| Luogo di origine: | Schang-Hai |
|---|---|
| Marca: | ZANFENG |
| Certificazione: | ISO9001 |
| Numero di modello: | ZFW400L 450mm |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | Negotiable,USD1200-USD2000 |
| Imballaggi particolari: | Imballaggio standard dell'esportazione, casi di legno senza fumigazione. |
| Tempi di consegna: | 5~10 giorni del lavoro |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000 pezzo/pezzi al mese |
| Voltaggio: | 380 | Fate di corda: | 2:1 / 4:1 |
|---|---|---|---|
| involucro: | Non sposato | Elv.Load: | 630-825kg |
| Elv.Speed: | 0,5-2,5 m/sec | Diametro della carrucola: | 450 mm |
| Compiti: | S5-40% | Carico statico massimo: | 4 000 kg |
| Peso: | 330kg | Freno: | DC110V 2X1.3 |
| Codice IP: | Protezione IP41 | Ins. Classe: | F |
| Evidenziare: | Macchina elettrica della trazione dell'elevatore,motore della trazione dell'elevatore di 450mm,Motore della trazione dell'elevatore IP41 |
||
Nota:

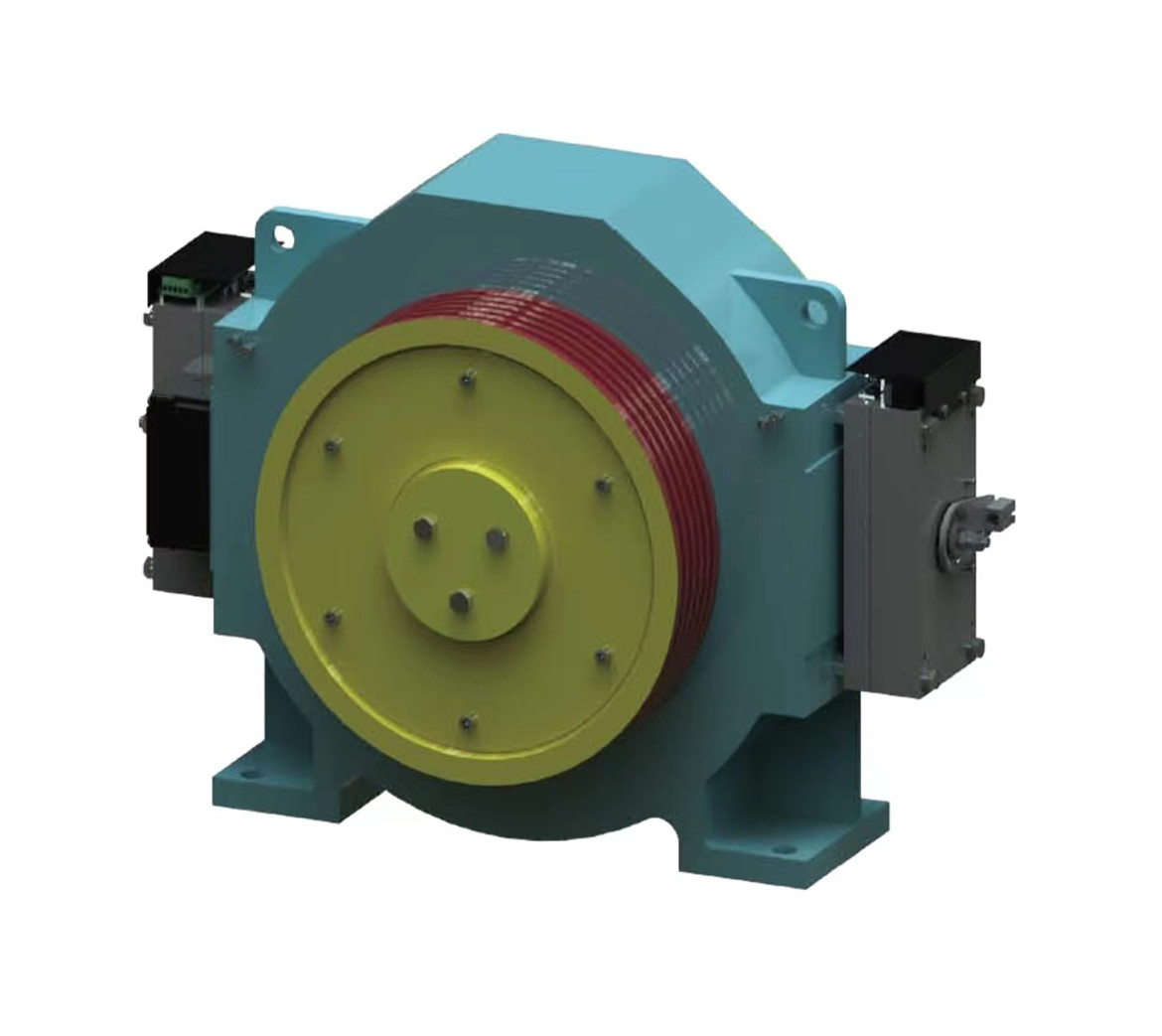

La macchina di trazione dell'ascensore è una parte importante del sistema di ascensore, che viene utilizzata per fornire energia e guidare il funzionamento dell'ascensore.di legno di ferro o di acciaio.
I seguenti sono i principali componenti e le funzioni della macchina di trazione dell'ascensore:
1Motore elettrico: la macchina di trazione dell'ascensore utilizza un motore elettrico come fonte di energia per convertire l'energia elettrica in energia meccanica e fornire una coppia e una forza di rotazione sufficienti per guidare la ruota di trazione.
2"Riduttore: il riduttore si trova tra il motore e la ruota di trazione, che serve a ridurre la velocità di uscita del motore e a fornire la coppia e la forza adeguate alla ruota di trazione.Il riduttore può essere realizzato da ingranaggi, trasmissione a catena o a cintura.
3ruota di trazione: ruota rotonda di materiali resistenti fissata sul telaio dell'ascensore.che fornisce la potenza di movimento su e giù attraverso la rotazione della ruota di trazione.

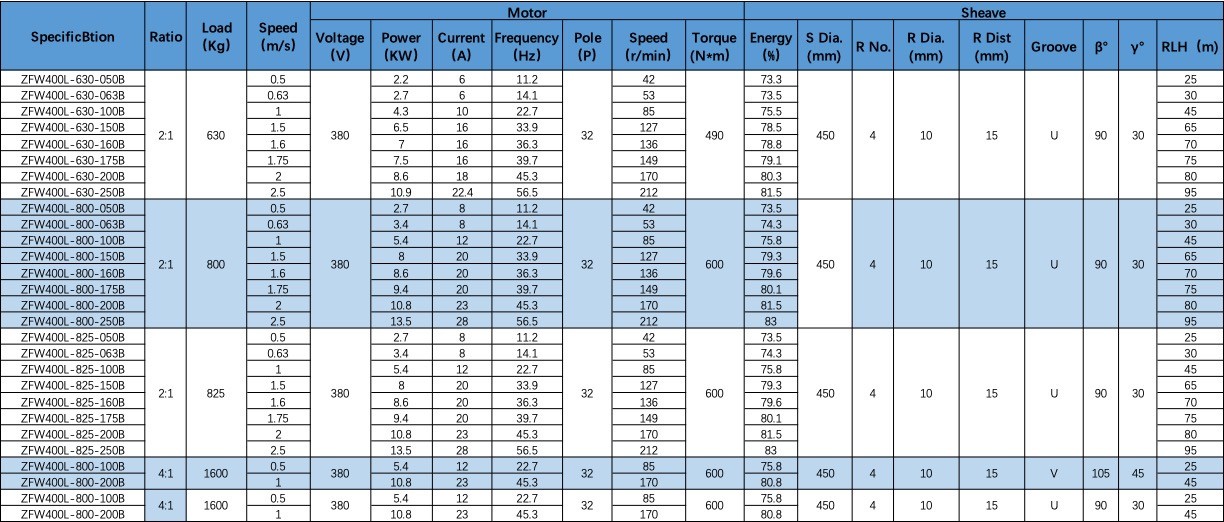

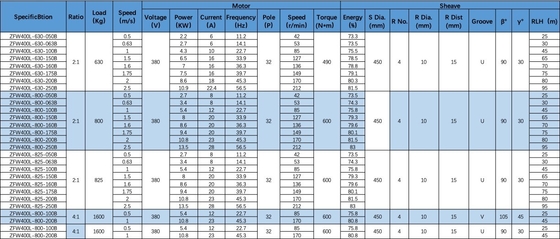

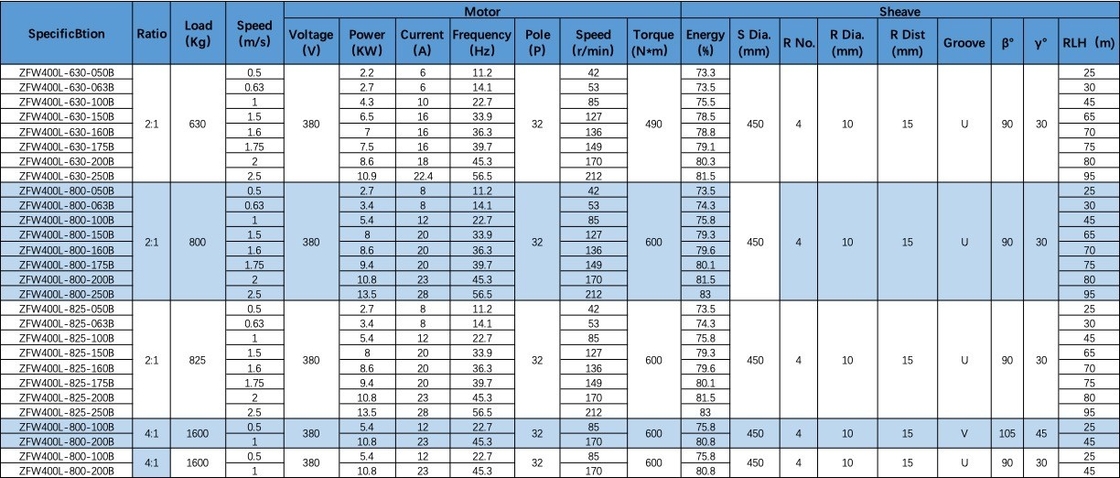

Modello ZFW400L FORMA raccomandata
| Specificità | Rapporto | Carico ((Kg) | Velocità (m/s) | Motore | Fagioli | ||||||||||||||
| Voltaggio ((V) | Potenza ((KW) | Corrente ((A) | Frequenza ((Hz) | Polacco ((P) | Velocità ((r/min) | Torsione ((N*m) | Energia (%) | S Dia. | R No. | R Dia (mm) | R Dist (mm) | Rotole | β° | Γ° | RLH(m) | ||||
| ZFW400L-630-050B | 2:1 | 630 | 0.5 | 380 | 2.2 | 6 | 11.2 | 32 | 42 | 490 | 73.3 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-630-063B | 0.63 | 2.7 | 6 | 14.1 | 53 | 73.5 | 30 | ||||||||||||
| ZFW400L-630-100B | 1 | 4.3 | 10 | 22.7 | 85 | 75.5 | 45 | ||||||||||||
| ZFW400L-630-150B | 1.5 | 6.5 | 16 | 33.9 | 127 | 78.5 | 65 | ||||||||||||
| ZFW400L-630-160B | 1.6 | 7 | 16 | 36.3 | 136 | 78.8 | 70 | ||||||||||||
| ZFW400L-630-175B | 1.75 | 7.5 | 16 | 39.7 | 149 | 79.1 | 75 | ||||||||||||
| ZFW400L-630-200B | 2 | 8.6 | 18 | 45.3 | 170 | 80.3 | 80 | ||||||||||||
| ZFW400L-630-250B | 2.5 | 10.9 | 22.4 | 56.5 | 212 | 81.5 | 95 | ||||||||||||
| ZFW400L-800-050B | 2:1 | 800 | 0.5 | 380 | 2.7 | 8 | 11.2 | 32 | 42 | 600 | 73.5 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-800-063B | 0.63 | 3.4 | 8 | 14.1 | 53 | 74.3 | 30 | ||||||||||||
| ZFW400L-800-100B | 1 | 5.4 | 12 | 22.7 | 85 | 75.8 | 45 | ||||||||||||
| ZFW400L-800-150B | 1.5 | 8 | 20 | 33.9 | 127 | 79.3 | 65 | ||||||||||||
| ZFW400L-800-160B | 1.6 | 8.6 | 20 | 36.3 | 136 | 79.6 | 70 | ||||||||||||
| ZFW400L-800-175B | 1.75 | 9.4 | 20 | 39.7 | 149 | 80.1 | 75 | ||||||||||||
| ZFW400L-800-200B | 2 | 10.8 | 23 | 45.3 | 170 | 81.5 | 80 | ||||||||||||
| ZFW400L-800-250B | 2.5 | 13.5 | 28 | 56.5 | 212 | 83 | 95 | ||||||||||||
| ZFW400L-825-050B | 2:1 | 825 | 0.5 | 380 | 2.7 | 8 | 11.2 | 32 | 42 | 600 | 73.5 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-825-063B | 0.63 | 3.4 | 8 | 14.1 | 53 | 74.3 | 30 | ||||||||||||
| ZFW400L-825-100B | 1 | 5.4 | 12 | 22.7 | 85 | 75.8 | 45 | ||||||||||||
| ZFW400L-825-150B | 1.5 | 8 | 20 | 33.9 | 127 | 79.3 | 65 | ||||||||||||
| ZFW400L-825-160B | 1.6 | 8.6 | 20 | 36.3 | 136 | 79.6 | 70 | ||||||||||||
| ZFW400L-825-175B | 1.75 | 9.4 | 20 | 39.7 | 149 | 80.1 | 75 | ||||||||||||
| ZFW400L-825-200B | 2 | 10.8 | 23 | 45.3 | 170 | 81.5 | 80 | ||||||||||||
| ZFW400L-825-250B | 2.5 | 13.5 | 28 | 56.5 | 212 | 83 | 95 | ||||||||||||
| ZFW400L-800-100B | 4:1 | 1600 | 0.5 | 380 | 5.4 | 12 | 22.7 | 32 | 85 | 600 | 75.8 | 450 | 4 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFW400L-800-200B | 1 | 10.8 | 23 | 45.3 | 170 | 80.8 | 45 | ||||||||||||
| ZFW400L-800-100B | 4:1 | 1600 | 0.5 | 380 | 5.4 | 12 | 22.7 | 32 | 85 | 600 | 75.8 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-800-200B | 1 | 10.8 | 23 | 45.3 | 170 | 80.8 | 45 | ||||||||||||
Tabella facoltativa
| Tipo | Carico ((Kg) | Velocità (m/s) | Sceava (mm) | Voltaggio ((V) |
| Macchine per la trazione del rotore esterno | ||||
| ZFW320 | 320-630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630-1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-3.0 | 450/480 | 380 |
| Macchine per la trazione del rotore interno | ||||
| ZFN320 | 630-1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 520 | 380 |
| Macchine di trazione per ascensori domestici | ||||
| ZFN200 | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0.3-0.5 | 65 | 220/380 |
