| Luogo di origine: | Shanghai |
|---|---|
| Marca: | ZANFENG |
| Certificazione: | ISO9001 |
| Numero di modello: | ZFW400L 450mm |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | Negotiable,USD1200-USD2000 |
| Imballaggi particolari: | Imballaggio standard dell'esportazione, casi di legno senza fumigazione. |
| Tempi di consegna: | 5~10 giorni del lavoro |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000 pezzo/pezzi al mese |
| Voltaggio: | 380v | roping: | 21 o 4:1 |
|---|---|---|---|
| involucro: | Non sposato | Elv.Load: | 630 kg-825 kg |
| Elv.Speed: | 0,5-2,5 m/sec | Diametro della carrucola: | 450mm |
| Dovere: | S5-40% | Carico statico massimo: | 4000kg |
| Peso: | 330kg | Freno: | DC110V 2X1.3 |
| Codice del IP: | IP41 | Ins. Classe: | F |
| Evidenziare: | Macchina di trazione per ascensori a trasmissione,Trattore sincrono senza ingranaggi a magnete permanente,Macchina di trazione per sollevamento senza ingranaggi |
||
Nota:
Principio di funzionamento:

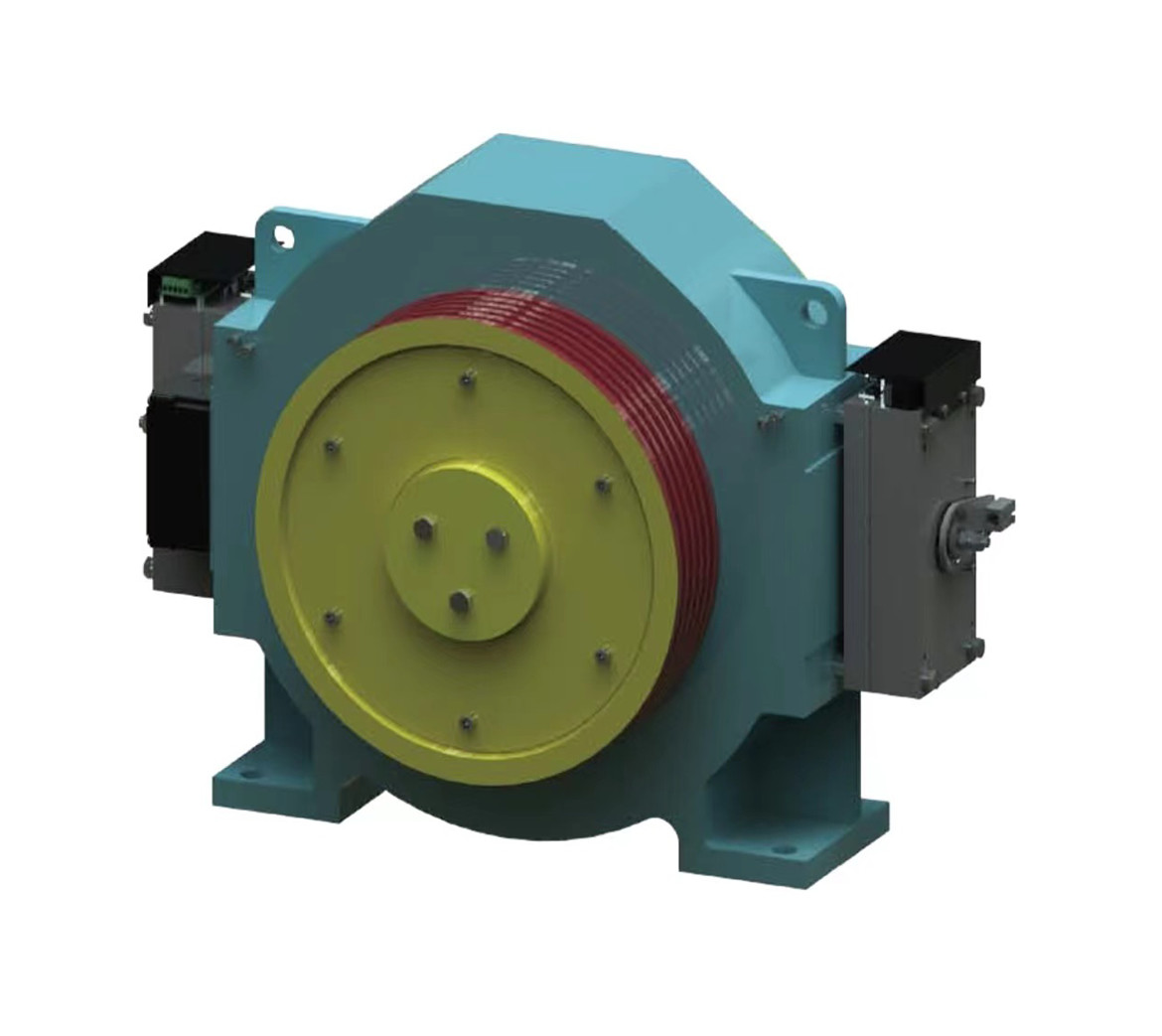

La macchina di trazione senza ingranaggi è costituita da un motore e da una ruota di trazione.che genera coppia trasmettendo energia elettricaQuando il motore si avvia, la corrente passa attraverso l'avvolgimento, rendendo la coppia di uscita del motore.che si combina con il cavo di acciaio e lo tira o lo rilassa per fornire all'ascensore la possibilità di salire o scendere.
Controllando la corrente di ingresso e la frequenza del motore, la velocità e la direzione dell'ascensore possono essere controllate.di solito è necessario attrezzare il dispositivo di frenatura per garantire la sicurezza dell'ascensore durante il parcheggio o l'interruzione del funzionamento.
In generale, la macchina di trazione senza ingranaggi è ampiamente utilizzata nel sistema di ascensore moderno.e migliora le prestazioni e la qualità del funzionamento dell'ascensore.
Modello ZFW400L FORMA raccomandata
| Specificità | Rapporto |
Carico (Kg) |
Velocità (m/s) |
Motore | Fagioli | ||||||||||||||
|
Voltaggio (V) |
Potenza (KW) |
Corrente (A) |
Frequenza (Hz) |
Pollo (P) |
Velocità (r/min) |
Torsione (N*m) |
Energia (%) |
S Dia. | R No. | R Dia (mm) | R Dist (mm) | Rotole | β° | Γ° |
RLH (m) |
||||
| ZFW400L-630-050B | 2:1 | 630 | 0.5 | 380 | 2.2 | 6 | 11.2 | 32 | 42 | 490 | 73.3 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-630-063B | 0.63 | 2.7 | 6 | 14.1 | 53 | 73.5 | 30 | ||||||||||||
| ZFW400L-630-100B | 1 | 4.3 | 10 | 22.7 | 85 | 75.5 | 45 | ||||||||||||
| ZFW400L-630-150B | 1.5 | 6.5 | 16 | 33.9 | 127 | 78.5 | 65 | ||||||||||||
| ZFW400L-630-160B | 1.6 | 7 | 16 | 36.3 | 136 | 78.8 | 70 | ||||||||||||
| ZFW400L-630-175B | 1.75 | 7.5 | 16 | 39.7 | 149 | 79.1 | 75 | ||||||||||||
| ZFW400L-630-200B | 2 | 8.6 | 18 | 45.3 | 170 | 80.3 | 80 | ||||||||||||
| ZFW400L-630-250B | 2.5 | 10.9 | 22.4 | 56.5 | 212 | 81.5 | 95 | ||||||||||||
| ZFW400L-800-050B | 2:1 | 800 | 0.5 | 380 | 2.7 | 8 | 11.2 | 32 | 42 | 600 | 73.5 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-800-063B | 0.63 | 3.4 | 8 | 14.1 | 53 | 74.3 | 30 | ||||||||||||
| ZFW400L-800-100B | 1 | 5.4 | 12 | 22.7 | 85 | 75.8 | 45 | ||||||||||||
| ZFW400L-800-150B | 1.5 | 8 | 20 | 33.9 | 127 | 79.3 | 65 | ||||||||||||
| ZFW400L-800-160B | 1.6 | 8.6 | 20 | 36.3 | 136 | 79.6 | 70 | ||||||||||||
| ZFW400L-800-175B | 1.75 | 9.4 | 20 | 39.7 | 149 | 80.1 | 75 | ||||||||||||
| ZFW400L-800-200B | 2 | 10.8 | 23 | 45.3 | 170 | 81.5 | 80 | ||||||||||||
| ZFW400L-800-250B | 2.5 | 13.5 | 28 | 56.5 | 212 | 83 | 95 | ||||||||||||
| ZFW400L-825-050B | 2:1 | 825 | 0.5 | 380 | 2.7 | 8 | 11.2 | 32 | 42 | 600 | 73.5 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-825-063B | 0.63 | 3.4 | 8 | 14.1 | 53 | 74.3 | 30 | ||||||||||||
| ZFW400L-825-100B | 1 | 5.4 | 12 | 22.7 | 85 | 75.8 | 45 | ||||||||||||
| ZFW400L-825-150B | 1.5 | 8 | 20 | 33.9 | 127 | 79.3 | 65 | ||||||||||||
| ZFW400L-825-160B | 1.6 | 8.6 | 20 | 36.3 | 136 | 79.6 | 70 | ||||||||||||
| ZFW400L-825-175B | 1.75 | 9.4 | 20 | 39.7 | 149 | 80.1 | 75 | ||||||||||||
| ZFW400L-825-200B | 2 | 10.8 | 23 | 45.3 | 170 | 81.5 | 80 | ||||||||||||
| ZFW400L-825-250B | 2.5 | 13.5 | 28 | 56.5 | 212 | 83 | 95 | ||||||||||||
| ZFW400L-800-100B | 4:1 | 1600 | 0.5 | 380 | 5.4 | 12 | 22.7 | 32 | 85 | 600 | 75.8 | 450 | 4 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFW400L-800-200B | 1 | 10.8 | 23 | 45.3 | 170 | 80.8 | 45 | ||||||||||||
| ZFW400L-800-100B | 4:1 | 1600 | 0.5 | 380 | 5.4 | 12 | 22.7 | 32 | 85 | 600 | 75.8 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-800-200B | 1 | 10.8 | 23 | 45.3 | 170 | 80.8 | 45 | ||||||||||||
Tabella facoltativa
| Tipo | Carico ((Kg) | Velocità (m/s) | Sceava (mm) | Voltaggio ((V) |
| Macchine per la trazione del rotore esterno | ||||
| ZFW320 | 320-630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630-1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-3.0 | 450/480 | 380 |
| Macchine per la trazione del rotore interno | ||||
| ZFN320 | 630-1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 520 | 380 |
| Macchine di trazione per ascensori domestici | ||||
| ZFN200 | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0.3-0.5 | 65 | 220/380 |
