| Luogo di origine: | Schang-Hai |
|---|---|
| Marca: | ZANFENG |
| Certificazione: | ISO9001 |
| Numero di modello: | ZFW400L |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | Negotiable,USD1200-USD2000 |
| Imballaggi particolari: | Imballaggio standard dell'esportazione, casi di legno senza fumigazione. |
| Tempi di consegna: | 5~10 giorni del lavoro |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000 pezzo/pezzi al mese |
| Tensione: | 380 | roping: | 2:1 / 4:1 |
|---|---|---|---|
| involucro: | Singolo | Elv.Load: | 630-1050kg |
| Elv.Speed: | 0,5-2,5 m/sec | Diametro della carrucola: | 400mm |
| Dovere: | S5-40%ED | Carico statico massimo: | 4000kg |
| Peso: | 350kg | Freno: | DC110V 2X1.3 |
| Codice del IP: | IP41 | Ins. Classe: | F |
| Evidenziare: | Macchina per trazione senza ingranaggi da 400 mm,macchina per trazione per ascensore da 1050 kg,macchina per trazione per ascensore con motore di guida senza ingranaggi |
||

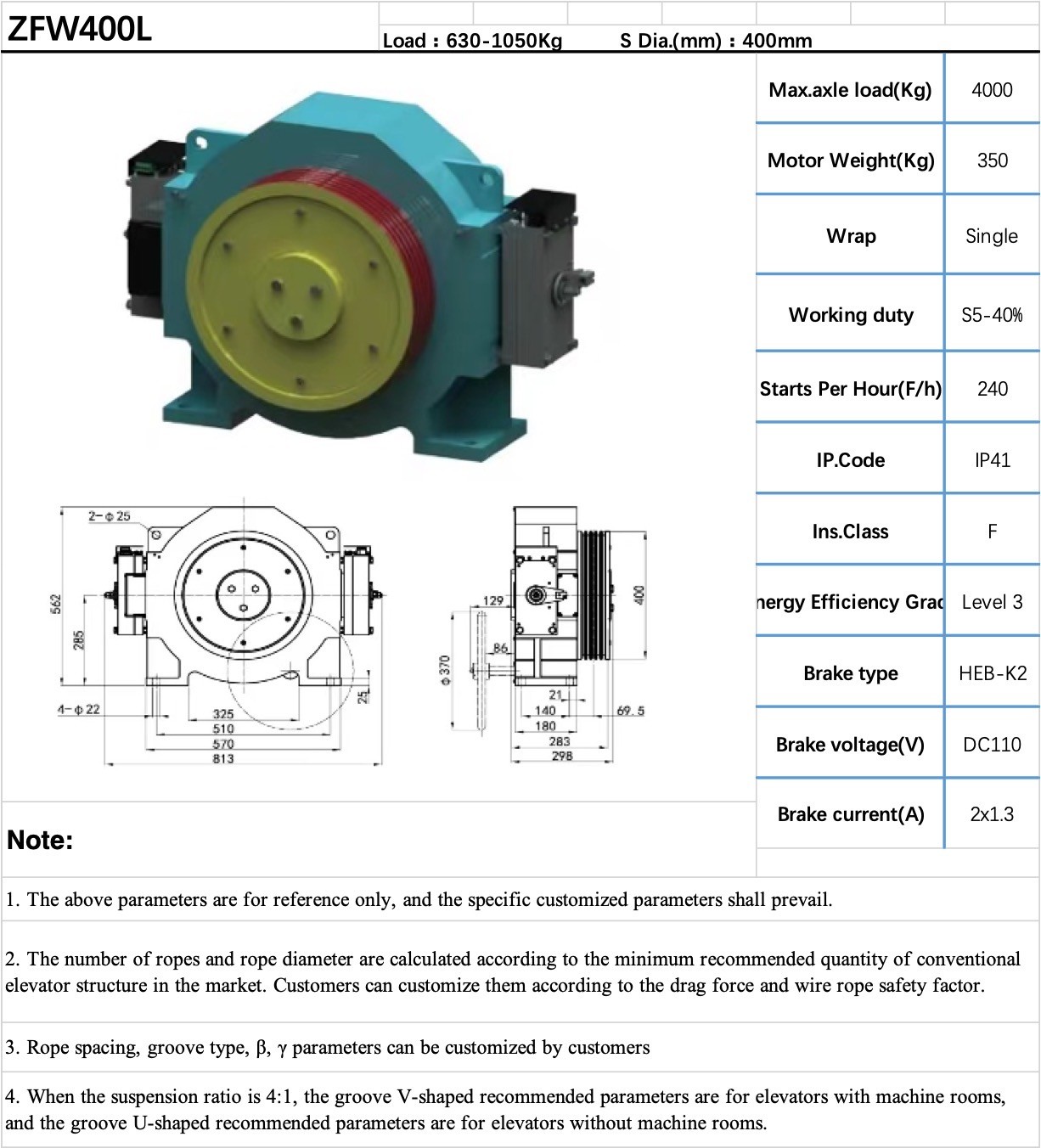

NOTA

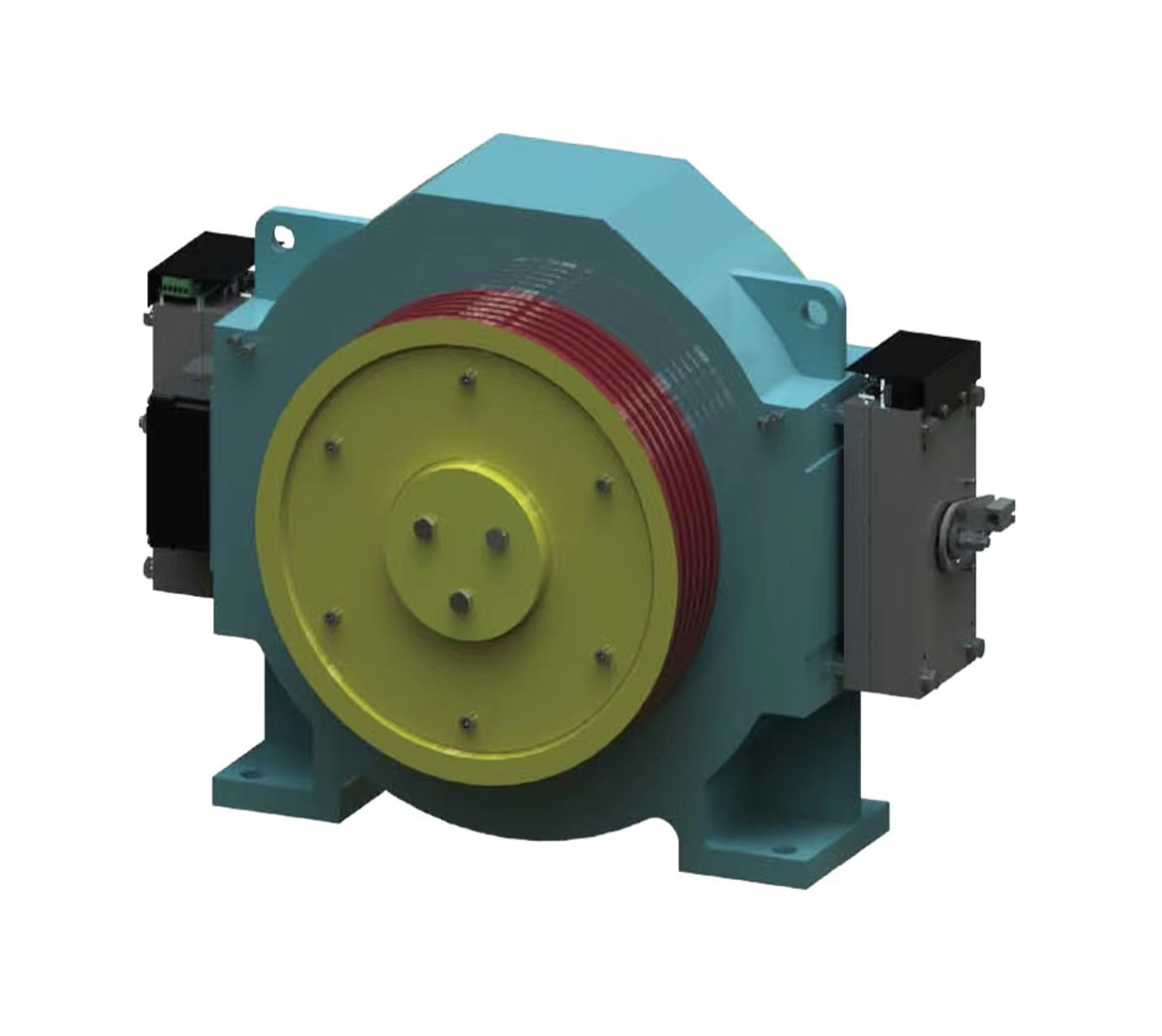

La macchina per trazione sincrona a magnete permanente senza ingranaggi è un tipo comune di macchina per trazione per ascensori.Utilizza il motore sincrono a magnete permanente come fonte di forza motrice della macchina di trazione e collega la cabina dell'ascensore con la macchina di trazione attraverso il cavo di sospensione principale dell'ascensore.
1, Basso rumore e vibrazioni: il design senza ingranaggi riduce il rumore e le vibrazioni generati dalla tradizionale trasmissione ad ingranaggi, facendo sentire i passeggeri più a loro agio quando prendono l'ascensore.
2, controllo ad alta precisione: il motore sincrono a magnete permanente ha le caratteristiche di risposta rapida e controllo ad alta precisione, che può controllare più accuratamente la velocità di avvio, arresto e funzionamento dell'ascensore.
3, forte affidabilità: il design senza ingranaggi riduce l'uso di parti di trasmissione meccaniche, con un tasso di guasto inferiore e una maggiore durata.

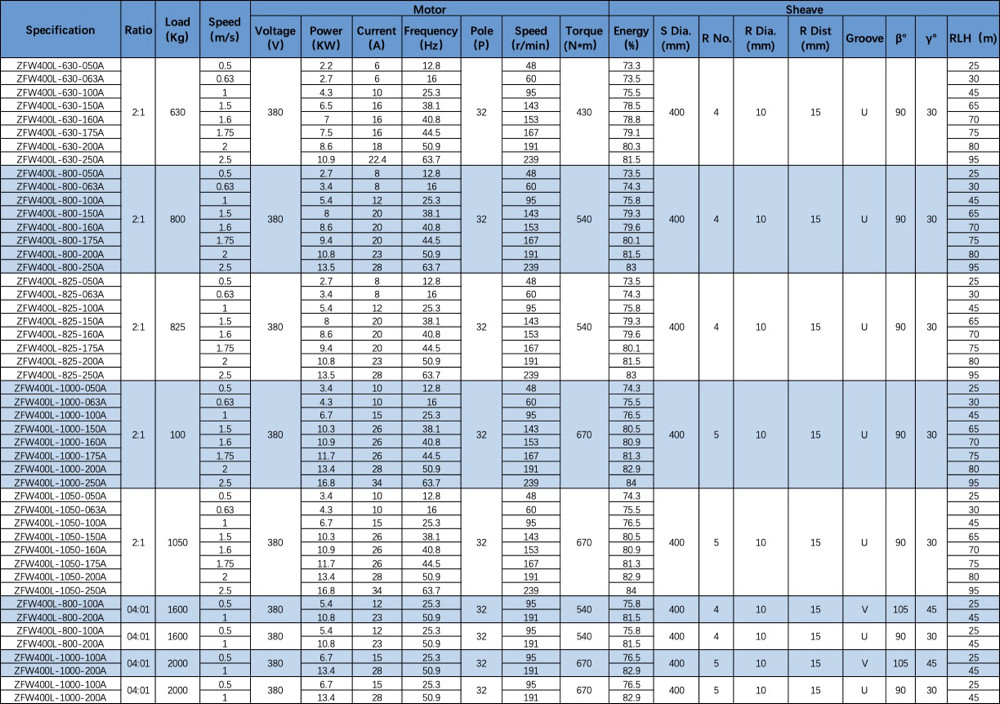

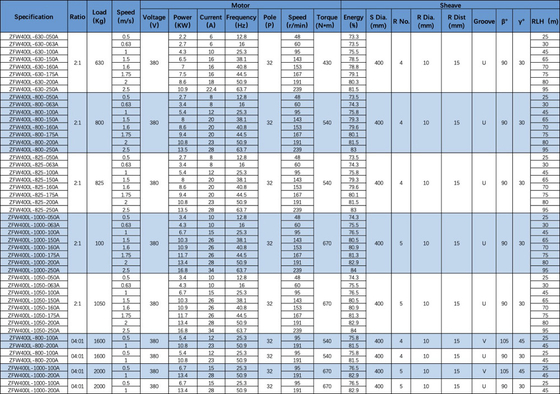

MODELLO ZFW400L FORMA CONSIGLIATA
| Specifica | Rapporto | Carico (Kg) | Velocità (m/s) | Il motore | Puleggia | ||||||||||||||
| Tensione (V) | Potere (chilowatt) | Corrente(A) | Frequenza (Hz) | Polo(P) | Velocità (giri/min) | Coppia (N*m) | Energia(%) | Diametro S.(mm) | R no. | Diametro R.(mm) | Distanza R (mm) | Scanalatura | β° | γ° | RLH(m) | ||||
| ZFW400L-630-050A | 2:1 | 630 | 0,5 | 380 | 2.2 | 6 | 12.8 | 32 | 48 | 430 | 73.3 | 400 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-630-063A | 0,63 | 2.7 | 6 | 16 | 60 | 73.5 | 30 | ||||||||||||
| ZFW400L-630-100A | 1 | 4.3 | 10 | 25.3 | 95 | 75,5 | 45 | ||||||||||||
| ZFW400L-630-150A | 1.5 | 6.5 | 16 | 38.1 | 143 | 78,5 | 65 | ||||||||||||
| ZFW400L-630-160A | 1.6 | 7 | 16 | 40.8 | 153 | 78,8 | 70 | ||||||||||||
| ZFW400L-630-175A | 1.75 | 7.5 | 16 | 44.5 | 167 | 79.1 | 75 | ||||||||||||
| ZFW400L-630-200A | 2 | 8.6 | 18 | 50.9 | 191 | 80.3 | 80 | ||||||||||||
| ZFW400L-630-250A | 2.5 | 10.9 | 22.4 | 63.7 | 239 | 81.5 | 95 | ||||||||||||
| ZFW400L-800-050A | 2:1 | 800 | 0,5 | 380 | 2.7 | 8 | 12.8 | 32 | 48 | 540 | 73.5 | 400 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-800-063A | 0,63 | 3.4 | 8 | 16 | 60 | 74.3 | 30 | ||||||||||||
| ZFW400L-800-100A | 1 | 5.4 | 12 | 25.3 | 95 | 75,8 | 45 | ||||||||||||
| ZFW400L-800-150A | 1.5 | 8 | 20 | 38.1 | 143 | 79.3 | 65 | ||||||||||||
| ZFW400L-800-160A | 1.6 | 8.6 | 20 | 40.8 | 153 | 79,6 | 70 | ||||||||||||
| ZFW400L-800-175A | 1.75 | 9.4 | 20 | 44.5 | 167 | 80.1 | 75 | ||||||||||||
| ZFW400L-800-200A | 2 | 10.8 | 23 | 50.9 | 191 | 81.5 | 80 | ||||||||||||
| ZFW400L-800-250A | 2.5 | 13.5 | 28 | 63.7 | 239 | 83 | 95 | ||||||||||||
| ZFW400L-825-050A | 2:1 | 825 | 0,5 | 380 | 2.7 | 8 | 12.8 | 32 | 48 | 540 | 73.5 | 400 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-825-063A | 0,63 | 3.4 | 8 | 16 | 60 | 74.3 | 30 | ||||||||||||
| ZFW400L-825-100A | 1 | 5.4 | 12 | 25.3 | 95 | 75,8 | 45 | ||||||||||||
| ZFW400L-825-150A | 1.5 | 8 | 20 | 38.1 | 143 | 79.3 | 65 | ||||||||||||
| ZFW400L-825-160A | 1.6 | 8.6 | 20 | 40.8 | 153 | 79,6 | 70 | ||||||||||||
| ZFW400L-825-175A | 1.75 | 9.4 | 20 | 44.5 | 167 | 80.1 | 75 | ||||||||||||
| ZFW400L-825-200A | 2 | 10.8 | 23 | 50.9 | 191 | 81.5 | 80 | ||||||||||||
| ZFW400L-825-250A | 2.5 | 13.5 | 28 | 63.7 | 239 | 83 | 95 | ||||||||||||
| ZFW400L-1000-050A | 2:1 | 100 | 0,5 | 380 | 3.4 | 10 | 12.8 | 32 | 48 | 670 | 74.3 | 400 | 5 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1000-063A | 0,63 | 4.3 | 10 | 16 | 60 | 75,5 | 30 | ||||||||||||
| ZFW400L-1000-100A | 1 | 6.7 | 15 | 25.3 | 95 | 76,5 | 45 | ||||||||||||
| ZFW400L-1000-150A | 1.5 | 10.3 | 26 | 38.1 | 143 | 80,5 | 65 | ||||||||||||
| ZFW400L-1000-160A | 1.6 | 10.9 | 26 | 40.8 | 153 | 80.9 | 70 | ||||||||||||
| ZFW400L-1000-175A | 1.75 | 11.7 | 26 | 44.5 | 167 | 81.3 | 75 | ||||||||||||
| ZFW400L-1000-200A | 2 | 13.4 | 28 | 50.9 | 191 | 82.9 | 80 | ||||||||||||
| ZFW400L-1000-250A | 2.5 | 16.8 | 34 | 63.7 | 239 | 84 | 95 | ||||||||||||
| ZFW400L-1050-050A | 2:1 | 1050 | 0,5 | 380 | 3.4 | 10 | 12.8 | 32 | 48 | 670 | 74.3 | 400 | 5 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1050-063A | 0,63 | 4.3 | 10 | 16 | 60 | 75,5 | 30 | ||||||||||||
| ZFW400L-1050-100A | 1 | 6.7 | 15 | 25.3 | 95 | 76,5 | 45 | ||||||||||||
| ZFW400L-1050-150A | 1.5 | 10.3 | 26 | 38.1 | 143 | 80,5 | 65 | ||||||||||||
| ZFW400L-1050-160A | 1.6 | 10.9 | 26 | 40.8 | 153 | 80.9 | 70 | ||||||||||||
| ZFW400L-1050-175A | 1.75 | 11.7 | 26 | 44.5 | 167 | 81.3 | 75 | ||||||||||||
| ZFW400L-1050-200A | 2 | 13.4 | 28 | 50.9 | 191 | 82.9 | 80 | ||||||||||||
| ZFW400L-1050-250A | 2.5 | 16.8 | 34 | 63.7 | 239 | 84 | 95 | ||||||||||||
| ZFW400L-800-100A | 4:01 | 1600 | 0,5 | 380 | 5.4 | 12 | 25.3 | 32 | 95 | 540 | 75,8 | 400 | 4 | 10 | 15 | v | 105 | 45 | 25 |
| ZFW400L-800-200A | 1 | 10.8 | 23 | 50.9 | 191 | 81.5 | 45 | ||||||||||||
| ZFW400L-800-100A | 4:01 | 1600 | 0,5 | 380 | 5.4 | 12 | 25.3 | 32 | 95 | 540 | 75,8 | 400 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-800-200A | 1 | 10.8 | 23 | 50.9 | 191 | 81.5 | 45 | ||||||||||||
| ZFW400L-1000-100A | 4:01 | 2000 | 0,5 | 380 | 6.7 | 15 | 25.3 | 32 | 95 | 670 | 76,5 | 400 | 5 | 10 | 15 | v | 105 | 45 | 25 |
| ZFW400L-1000-200A | 1 | 13.4 | 28 | 50.9 | 191 | 82.9 | 45 | ||||||||||||
| ZFW400L-1000-100A | 4:01 | 2000 | 0,5 | 380 | 6.7 | 15 | 25.3 | 32 | 95 | 670 | 76,5 | 400 | 5 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1000-200A | 1 | 13.4 | 28 | 50.9 | 191 | 82.9 | 45 | ||||||||||||

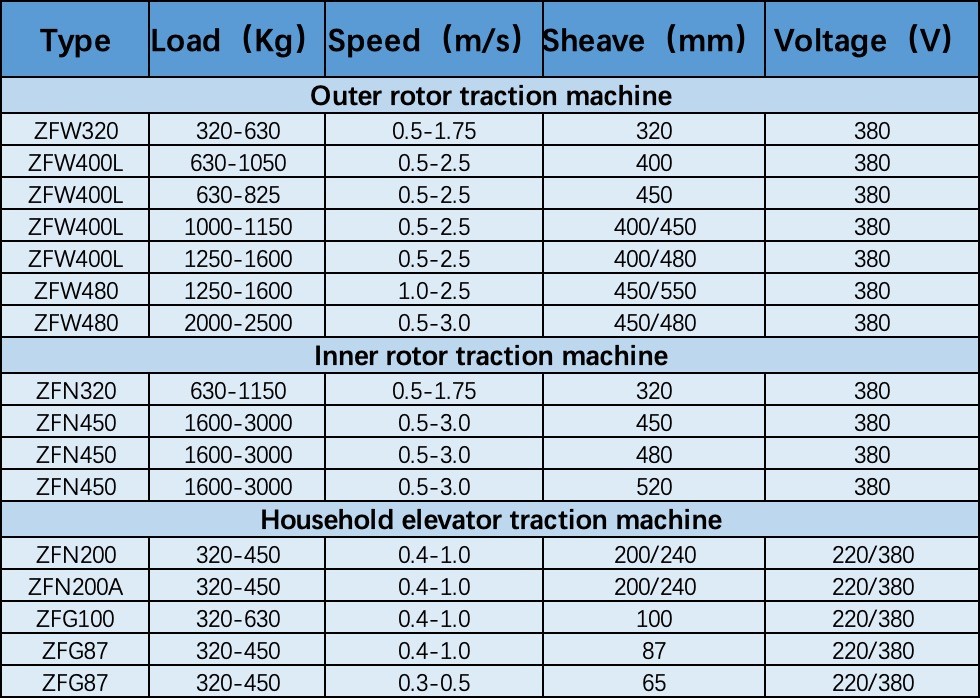

Tabella opzionale
| Tipo | Carico (Kg) | Velocità (m/s) | Puleggia (millimetro) | Tensione (V) |
| Macchina per trazione a rotore esterno | ||||
| ZFW320 | 320-630 | 0,5-1,75 | 320 | 380 |
| ZFW400L | 630-1050 | 0,5-2,5 | 400 | 380 |
| ZFW400L | 630-825 | 0,5-2,5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0,5-2,5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0,5-2,5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0,5-3,0 | 450/480 | 380 |
| Macchina per trazione a rotore interno | ||||
| ZFN320 | 630-1150 | 0,5-1,75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 520 | 380 |
| Macchina per la trazione dell'ascensore domestico | ||||
| ZFN200 | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0,4-1,0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0,4-1,0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0,3-0,5 | 65 | 220/380 |
