| Luogo di origine: | Schang-Hai |
|---|---|
| Marca: | ZANFENG |
| Certificazione: | ISO9001 |
| Numero di modello: | ZFW300 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | Negotiable,USD1200-USD2000 |
| Imballaggi particolari: | Imballaggio standard dell'esportazione, casi di legno senza fumigazione. |
| Tempi di consegna: | 5~10 giorni del lavoro |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000 pezzo/pezzi al mese |

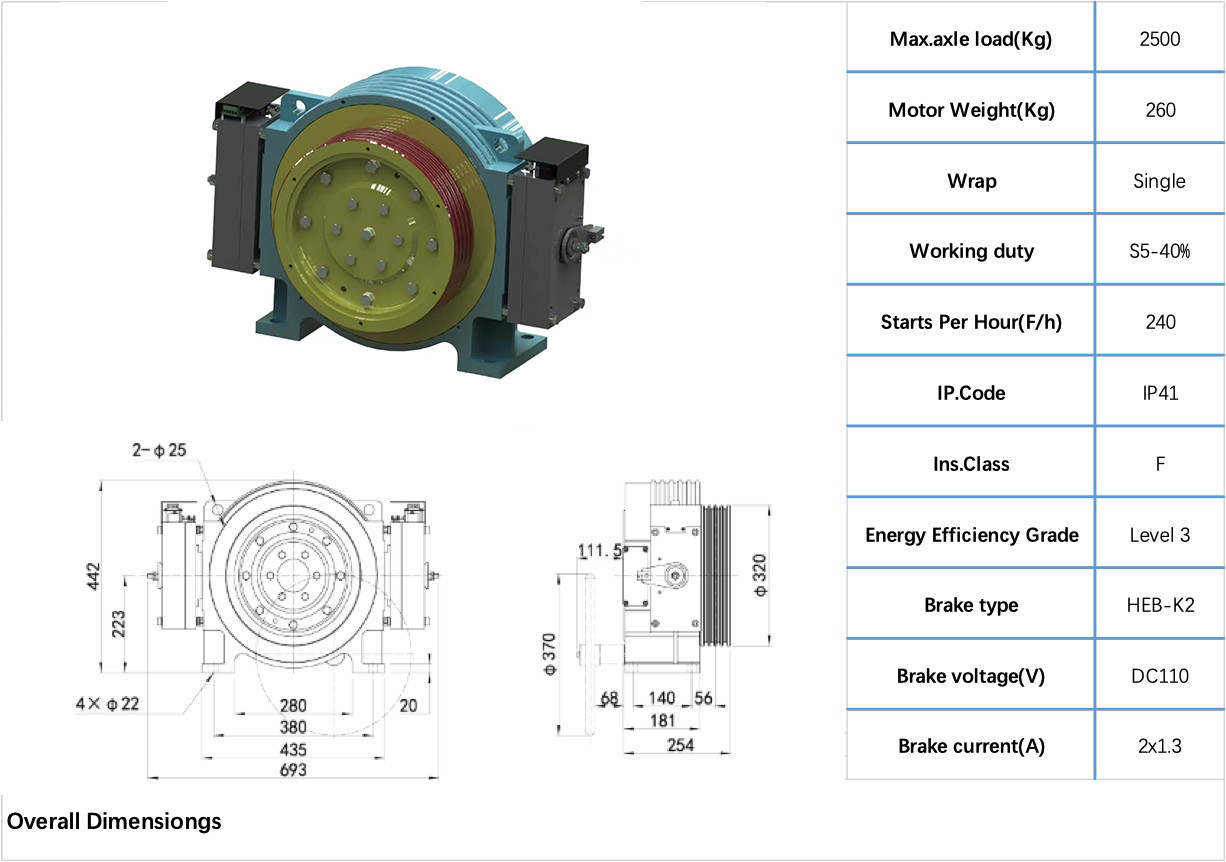

| Tensione: | 380 | roping: | 2:1 |
|---|---|---|---|
| involucro: | Singolo | Elv.Load: | 320-630KG |
| Elv.Speed: | 0,5-1,75 m/sec | Diametro della carrucola: | 300mm |
| Dovere: | S5-40%ED | Carico statico massimo: | 2500kg |
| Peso: | 260KG | Freno: | DC110V 2X1.3 |
| Codice del IP: | IP41 | Ins. Classe: | F |
| Evidenziare: | Macchina Gearless della trazione dell'elevatore IP41,macchina Gearless dell'elevatore di 320mm,Macchina Gearless della trazione dell'ascensore del motore di azionamento |
||
OSSERVAZIONE

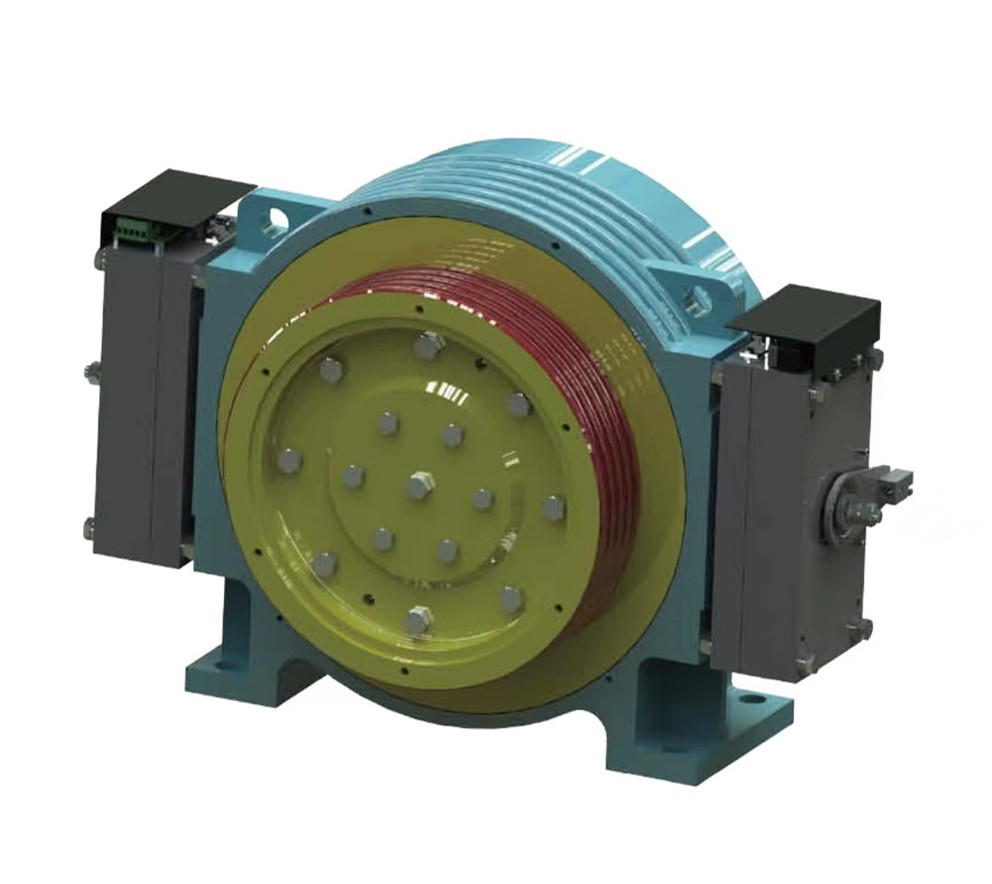

la macchina sincrona a magnete permanente senza ingranaggio della trazione è un tipo comune di macchina della trazione dell'elevatore. Utilizza il motore sincrono a magnete permanente come la fonte della forza motrice della macchina della trazione e collega la cabina dell'elevatore con la macchina della trazione attraverso il cavo principale della sospensione dell'elevatore.
1, alta efficienza e risparmio energetico: il motore sincrono a magnete permanente ha l'alta efficienza e consumo di energia più basso, che è più economizzatore d'energia del motore asincrono tradizionale.
2, di piccola dimensione: dovuto la progettazione senza ingranaggio, il volume della macchina della trazione è relativamente piccolo, che riduce la richiesta dello spazio della stanza dell'elevatore e fornisce la maggior libertà di progettazione.
3, a basso rumore e vibrazione: la progettazione senza ingranaggio riduce il rumore e la vibrazione generati dalla trasmissione tradizionale dell'ingranaggio, incitante i passeggeri per ritenere più comoda quando prende l'elevatore.

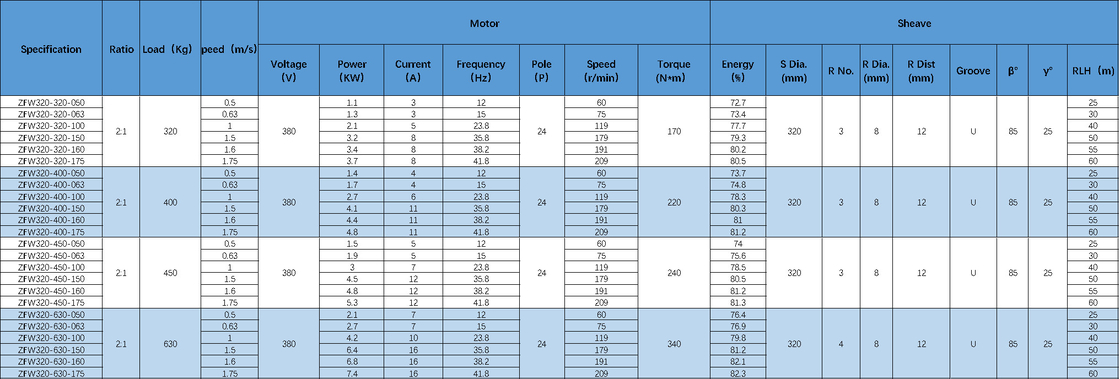

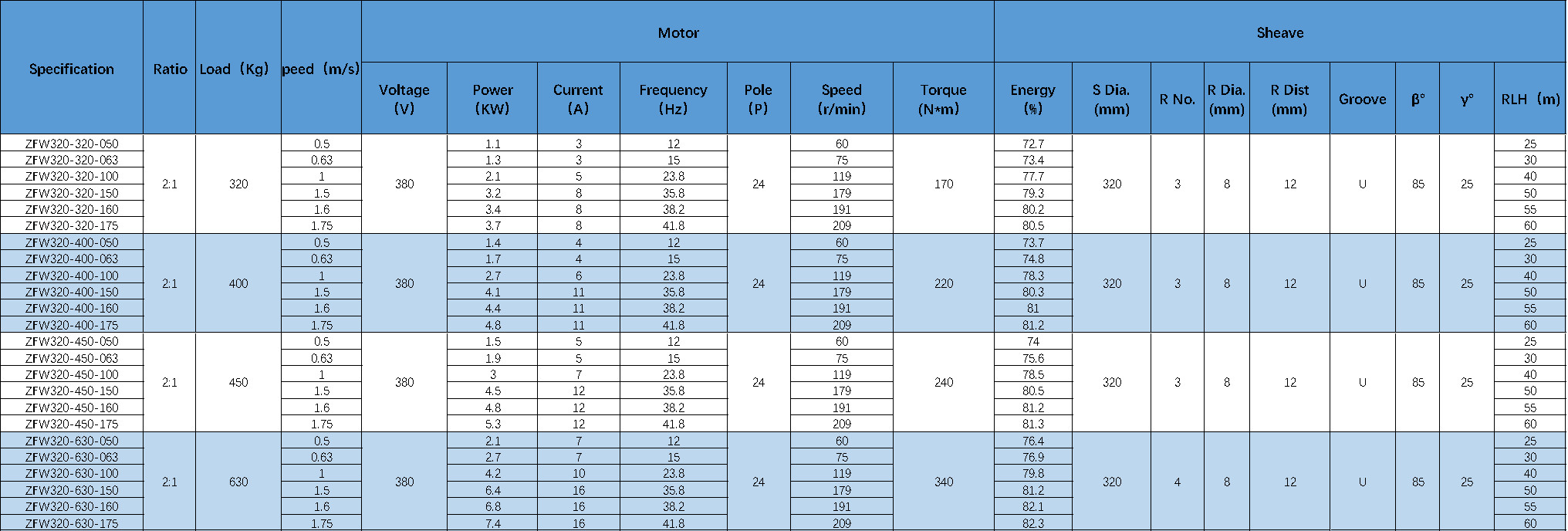

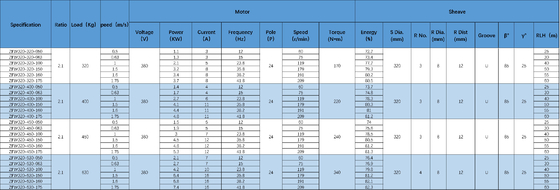

FORMA RACCOMANDATA MODELLO ZFW320
| Specificazione | Rapporto | Carico (chilogrammi) | Velocità (m/s) | Motore | Carrucola | ||||||||||||||
| Tensione (V) | Potere (chilowatt) | Corrente (A) | Frequenza (hertz) | Palo (P) | Velocità (r/min) | Coppia di torsione (N*m) | Energia (%) | Diametro di S (millimetro) | R no. | Diametro della R (millimetro) | R Dist (millimetro) | Scanalatura | β° | γ° | RLH (m) | ||||
| ZFW320-320-050 | 2:1 | 320 | 0,5 | 380 | 1,1 | 3 | 12 | 24 | 60 | 170 | 72,7 | 320 | 3 | 8 | 12 | U | 85 | 25 | 25 |
| ZFW320-320-063 | 0,63 | 1,3 | 3 | 15 | 75 | 73,4 | 30 | ||||||||||||
| ZFW320-320-100 | 1 | 2,1 | 5 | 23,8 | 119 | 77,7 | 40 | ||||||||||||
| ZFW320-320-150 | 1,5 | 3,2 | 8 | 35,8 | 179 | 79,3 | 50 | ||||||||||||
| ZFW320-320-160 | 1,6 | 3,4 | 8 | 38,2 | 191 | 80,2 | 55 | ||||||||||||
| ZFW320-320-175 | 1,75 | 3,7 | 8 | 41,8 | 209 | 80,5 | 60 | ||||||||||||
| ZFW320-400-050 | 2:1 | 400 | 0,5 | 380 | 1,4 | 4 | 12 | 24 | 60 | 220 | 73,7 | 320 | 3 | 8 | 12 | U | 85 | 25 | 25 |
| ZFW320-400-063 | 0,63 | 1,7 | 4 | 15 | 75 | 74,8 | 30 | ||||||||||||
| ZFW320-400-100 | 1 | 2,7 | 6 | 23,8 | 119 | 78,3 | 40 | ||||||||||||
| ZFW320-400-150 | 1,5 | 4,1 | 11 | 35,8 | 179 | 80,3 | 50 | ||||||||||||
| ZFW320-400-160 | 1,6 | 4,4 | 11 | 38,2 | 191 | 81 | 55 | ||||||||||||
| ZFW320-400-175 | 1,75 | 4,8 | 11 | 41,8 | 209 | 81,2 | 60 | ||||||||||||
| ZFW320-450-050 | 2:1 | 450 | 0,5 | 380 | 1,5 | 5 | 12 | 24 | 60 | 240 | 74 | 320 | 3 | 8 | 12 | U | 85 | 25 | 25 |
| ZFW320-450-063 | 0,63 | 1,9 | 5 | 15 | 75 | 75,6 | 30 | ||||||||||||
| ZFW320-450-100 | 1 | 3 | 7 | 23,8 | 119 | 78,5 | 40 | ||||||||||||
| ZFW320-450-150 | 1,5 | 4,5 | 12 | 35,8 | 179 | 80,5 | 50 | ||||||||||||
| ZFW320-450-160 | 1,6 | 4,8 | 12 | 38,2 | 191 | 81,2 | 55 | ||||||||||||
| ZFW320-450-175 | 1,75 | 5,3 | 12 | 41,8 | 209 | 81,3 | 60 | ||||||||||||
| ZFW320-630-050 | 2:1 | 630 | 0,5 | 380 | 2,1 | 7 | 12 | 24 | 60 | 340 | 76,4 | 320 | 4 | 8 | 12 | U | 85 | 25 | 25 |
| ZFW320-630-063 | 0,63 | 2,7 | 7 | 15 | 75 | 76,9 | 30 | ||||||||||||
| ZFW320-630-100 | 1 | 4,2 | 10 | 23,8 | 119 | 79,8 | 40 | ||||||||||||
| ZFW320-630-150 | 1,5 | 6,4 | 16 | 35,8 | 179 | 81,2 | 50 | ||||||||||||
| ZFW320-630-160 | 1,6 | 6,8 | 16 | 38,2 | 191 | 82,1 | 55 | ||||||||||||
| ZFW320-630-175 | 1,75 | 7,4 | 16 | 41,8 | 209 | 82,3 | 60 | ||||||||||||
Tabella facoltativa
| Tipo | Carico (chilogrammi) | Velocità (m/s) | Carrucola (millimetri) | Tensione (V) |
| Macchina esterna della trazione del rotore | ||||
| ZFW320 | 320-630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630-1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-3.0 | 450/480 | 380 |
| Macchina interna della trazione del rotore | ||||
| ZFN320 | 630-1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 520 | 380 |
| Macchina della trazione dell'elevatore della famiglia | ||||
| ZFN200 | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0.3-0.5 | 65 | 220/380 |
