| Luogo di origine: | Schang-Hai |
|---|---|
| Marca: | ZANFENG |
| Certificazione: | ISO9001 |
| Numero di modello: | ZFW400L 400/480mm |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | Negotiable,USD1200-USD2000 |
| Imballaggi particolari: | Imballaggio standard dell'esportazione, casi di legno senza fumigazione. |
| Tempi di consegna: | 5~10 giorni del lavoro |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000 pezzo/pezzi al mese |
| Tensione: | 380 | roping: | 2:1 \ 4:1 |
|---|---|---|---|
| involucro: | Singolo | Elv.Load: | 1250-1600kg |
| Elv.Speed: | 0.5-2.5 (m/s) | Diametro della carrucola: | 400/480mm |
| Dovere: | S5-40% | Carico statico massimo: | 6000KG |
| Peso: | 570kg | Freno: | DC110V 2X1.6 |
| Codice del IP: | IP41 | Ins. Classe: | F |
| Evidenziare: | Macchina per trazione per ascensore Otis,macchina per trazione per ascensore da 480 mm,trattore per ascensore domestico 1600 kg |
||
Quando si sceglie la macchina per la trazione dell'ascensore, è necessario considerare i seguenti aspetti:
1, capacità di carico: selezionare una macchina di trazione adatta in base al carico di progettazione e ai requisiti operativi dell'ascensore.La capacità di carico della macchina di trazione dovrebbe essere in grado di soddisfare il carico massimo richiesto dal trasporto in ascensore.
2, Velocità e corsa: selezionare la macchina di trazione in base alla velocità di marcia e ai requisiti di corsa dell'ascensore.Diversi tipi di macchine di trazione hanno gamme di velocità e limiti di corsa diversi, che devono essere determinati in base alle condizioni operative degli ascensori.
3, Consumo energetico ed efficienza: considerando il consumo energetico e l'efficienza delle macchine da trazione, scegliere macchine da trazione a risparmio energetico o ad alta efficienza per ridurre il consumo energetico e i costi operativi.

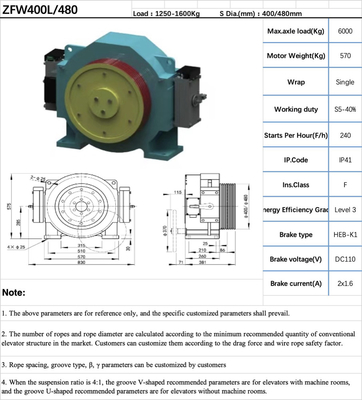

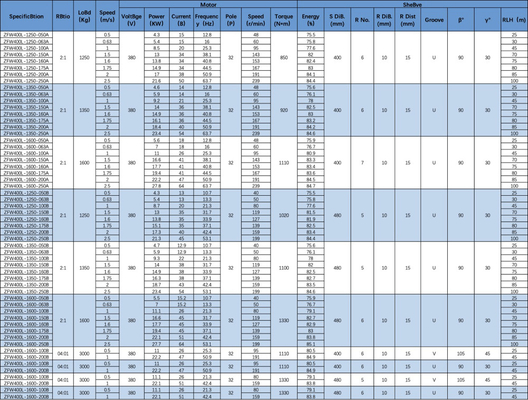

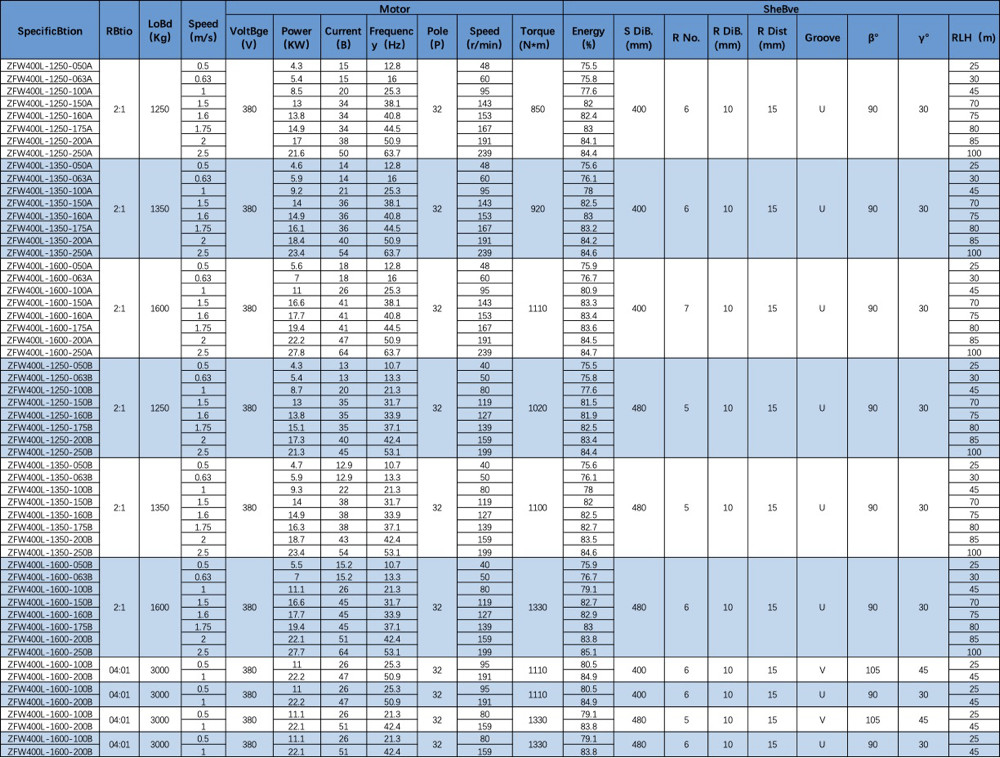

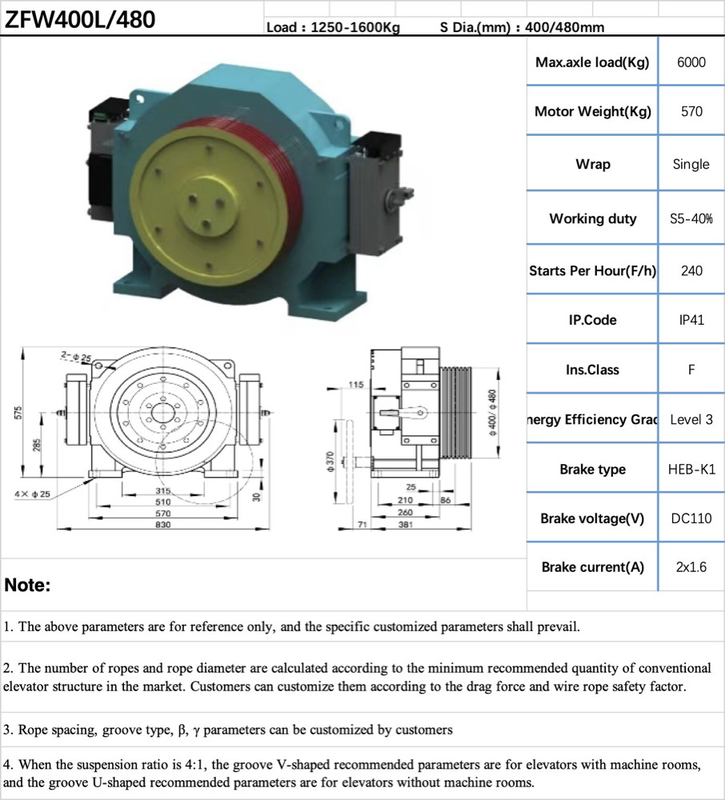

MODELLO ZFW400L FORMA CONSIGLIATA
| Funzione specifica | RBtio | LoBd(Kg) | Velocità (m/s) | Il motore | Lei è stata | ||||||||||||||
| VoltBge(V) | Potere (chilowatt) | Corrente(B) | Frequenza (Hz) | Polo(P) | Velocità (giri/min) | Coppia (N*m) | Energia(%) | SDiB.(mm) | R no. | RDiB.(mm) | Distanza R (mm) | Scanalatura | β° | γ° | RLH(m) | ||||
| ZFW400L-1250-050A | 2:1 | 1250 | 0,5 | 380 | 4.3 | 15 | 12.8 | 32 | 48 | 850 | 75,5 | 400 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1250-063A | 0,63 | 5.4 | 15 | 16 | 60 | 75,8 | 30 | ||||||||||||
| ZFW400L-1250-100A | 1 | 8.5 | 20 | 25.3 | 95 | 77.6 | 45 | ||||||||||||
| ZFW400L-1250-150A | 1.5 | 13 | 34 | 38.1 | 143 | 82 | 70 | ||||||||||||
| ZFW400L-1250-160A | 1.6 | 13.8 | 34 | 40.8 | 153 | 82.4 | 75 | ||||||||||||
| ZFW400L-1250-175A | 1.75 | 14.9 | 34 | 44.5 | 167 | 83 | 80 | ||||||||||||
| ZFW400L-1250-200A | 2 | 17 | 38 | 50.9 | 191 | 84.1 | 85 | ||||||||||||
| ZFW400L-1250-250A | 2.5 | 21.6 | 50 | 63.7 | 239 | 84.4 | 100 | ||||||||||||
| ZFW400L-1350-050A | 2:1 | 1350 | 0,5 | 380 | 4.6 | 14 | 12.8 | 32 | 48 | 920 | 75.6 | 400 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1350-063A | 0,63 | 5.9 | 14 | 16 | 60 | 76.1 | 30 | ||||||||||||
| ZFW400L-1350-100A | 1 | 9.2 | 21 | 25.3 | 95 | 78 | 45 | ||||||||||||
| ZFW400L-1350-150A | 1.5 | 14 | 36 | 38.1 | 143 | 82,5 | 70 | ||||||||||||
| ZFW400L-1350-160A | 1.6 | 14.9 | 36 | 40.8 | 153 | 83 | 75 | ||||||||||||
| ZFW400L-1350-175A | 1.75 | 16.1 | 36 | 44.5 | 167 | 83.2 | 80 | ||||||||||||
| ZFW400L-1350-200A | 2 | 18.4 | 40 | 50.9 | 191 | 84.2 | 85 | ||||||||||||
| ZFW400L-1350-250A | 2.5 | 23.4 | 54 | 63.7 | 239 | 84.6 | 100 | ||||||||||||
| ZFW400L-1600-050A | 2:1 | 1600 | 0,5 | 380 | 5.6 | 18 | 12.8 | 32 | 48 | 1110 | 75,9 | 400 | 7 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1600-063A | 0,63 | 7 | 18 | 16 | 60 | 76,7 | 30 | ||||||||||||
| ZFW400L-1600-100A | 1 | 11 | 26 | 25.3 | 95 | 80.9 | 45 | ||||||||||||
| ZFW400L-1600-150A | 1.5 | 16.6 | 41 | 38.1 | 143 | 83.3 | 70 | ||||||||||||
| ZFW400L-1600-160A | 1.6 | 17.7 | 41 | 40.8 | 153 | 83.4 | 75 | ||||||||||||
| ZFW400L-1600-175A | 1.75 | 19.4 | 41 | 44.5 | 167 | 83.6 | 80 | ||||||||||||
| ZFW400L-1600-200A | 2 | 22.2 | 47 | 50.9 | 191 | 84,5 | 85 | ||||||||||||
| ZFW400L-1600-250A | 2.5 | 27.8 | 64 | 63.7 | 239 | 84.7 | 100 | ||||||||||||
| ZFW400L-1250-050B | 2:1 | 1250 | 0,5 | 380 | 4.3 | 13 | 10.7 | 32 | 40 | 1020 | 75,5 | 480 | 5 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1250-063B | 0,63 | 5.4 | 13 | 13.3 | 50 | 75,8 | 30 | ||||||||||||
| ZFW400L-1250-100B | 1 | 8.7 | 20 | 21.3 | 80 | 77.6 | 45 | ||||||||||||
| ZFW400L-1250-150B | 1.5 | 13 | 35 | 31.7 | 119 | 81.5 | 70 | ||||||||||||
| ZFW400L-1250-160B | 1.6 | 13.8 | 35 | 33.9 | 127 | 81.9 | 75 | ||||||||||||
| ZFW400L-1250-175B | 1.75 | 15.1 | 35 | 37.1 | 139 | 82,5 | 80 | ||||||||||||
| ZFW400L-1250-200B | 2 | 17.3 | 40 | 42.4 | 159 | 83.4 | 85 | ||||||||||||
| ZFW400L-1250-250B | 2.5 | 21.3 | 45 | 53.1 | 199 | 84.4 | 100 | ||||||||||||
| ZFW400L-1350-050B | 2:1 | 1350 | 0,5 | 380 | 4.7 | 12.9 | 10.7 | 32 | 40 | 1100 | 75.6 | 480 | 5 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1350-063B | 0,63 | 5.9 | 12.9 | 13.3 | 50 | 76.1 | 30 | ||||||||||||
| ZFW400L-1350-100B | 1 | 9.3 | 22 | 21.3 | 80 | 78 | 45 | ||||||||||||
| ZFW400L-1350-150B | 1.5 | 14 | 38 | 31.7 | 119 | 82 | 70 | ||||||||||||
| ZFW400L-1350-160B | 1.6 | 14.9 | 38 | 33.9 | 127 | 82,5 | 75 | ||||||||||||
| ZFW400L-1350-175B | 1.75 | 16.3 | 38 | 37.1 | 139 | 82.7 | 80 | ||||||||||||
| ZFW400L-1350-200B | 2 | 18.7 | 43 | 42.4 | 159 | 83,5 | 85 | ||||||||||||
| ZFW400L-1350-250B | 2.5 | 23.4 | 54 | 53.1 | 199 | 84.6 | 100 | ||||||||||||
| ZFW400L-1600-050B | 2:1 | 1600 | 0,5 | 380 | 5.5 | 15.2 | 10.7 | 32 | 40 | 1330 | 75,9 | 480 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1600-063B | 0,63 | 7 | 15.2 | 13.3 | 50 | 76,7 | 30 | ||||||||||||
| ZFW400L-1600-100B | 1 | 11.1 | 26 | 21.3 | 80 | 79.1 | 45 | ||||||||||||
| ZFW400L-1600-150B | 1.5 | 16.6 | 45 | 31.7 | 119 | 82.7 | 70 | ||||||||||||
| ZFW400L-1600-160B | 1.6 | 17.7 | 45 | 33.9 | 127 | 82.9 | 75 | ||||||||||||
| ZFW400L-1600-175B | 1.75 | 19.4 | 45 | 37.1 | 139 | 83 | 80 | ||||||||||||
| ZFW400L-1600-200B | 2 | 22.1 | 51 | 42.4 | 159 | 83,8 | 85 | ||||||||||||
| ZFW400L-1600-250B | 2.5 | 27.7 | 64 | 53.1 | 199 | 85.1 | 100 | ||||||||||||
| ZFW400L-1600-100B | 4:01 | 3000 | 0,5 | 380 | 11 | 26 | 25.3 | 32 | 95 | 1110 | 80,5 | 400 | 6 | 10 | 15 | v | 105 | 45 | 25 |
| ZFW400L-1600-200B | 1 | 22.2 | 47 | 50.9 | 191 | 84.9 | 45 | ||||||||||||
| ZFW400L-1600-100B | 4:01 | 3000 | 0,5 | 380 | 11 | 26 | 25.3 | 32 | 95 | 1110 | 80,5 | 400 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1600-200B | 1 | 22.2 | 47 | 50.9 | 191 | 84.9 | 45 | ||||||||||||
| ZFW400L-1600-100B | 4:01 | 3000 | 0,5 | 380 | 11.1 | 26 | 21.3 | 32 | 80 | 1330 | 79.1 | 480 | 5 | 10 | 15 | v | 105 | 45 | 25 |
| ZFW400L-1600-200B | 1 | 22.1 | 51 | 42.4 | 159 | 83,8 | 45 | ||||||||||||
| ZFW400L-1600-100B | 4:01 | 3000 | 0,5 | 380 | 11.1 | 26 | 21.3 | 32 | 80 | 1330 | 79.1 | 480 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1600-200B | 1 | 22.1 | 51 | 42.4 | 159 | 83,8 | 45 | ||||||||||||
Tabella opzionale
| Tipo | Carico (Kg) | Velocità (m/s) | Puleggia (millimetro) | Tensione (V) |
| Macchina per trazione a rotore esterno | ||||
| ZFW320 | 320-630 | 0,5-1,75 | 320 | 380 |
| ZFW400L | 630-1050 | 0,5-2,5 | 400 | 380 |
| ZFW400L | 630-825 | 0,5-2,5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0,5-2,5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0,5-2,5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0,5-3,0 | 450/480 | 380 |
| Macchina per trazione a rotore interno | ||||
| ZFN320 | 630-1150 | 0,5-1,75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 520 | 380 |
| Macchina per la trazione dell'ascensore domestico | ||||
| ZFN200 | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0,4-1,0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0,4-1,0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0,3-0,5 | 65 | 220/380 |
