| Luogo di origine: | Schang-Hai |
|---|---|
| Marca: | ZANFENG |
| Certificazione: | ISO9001 |
| Numero di modello: | ZFW400L 450/550mm |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | Negotiable,USD1200-USD2000 |
| Imballaggi particolari: | Imballaggio standard dell'esportazione, casi di legno senza fumigazione. |
| Tempi di consegna: | 5~10 giorni del lavoro |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000 pezzo/pezzi al mese |
| Tensione: | 380 | roping: | 2:1-4:1 |
|---|---|---|---|
| involucro: | Singolo | Elv.Load: | 1250-1600kg |
| Elv.Speed: | 1.0-2.5 (m/s) | Diametro della carrucola: | 450/550mm |
| Dovere: | S5-40% | Carico statico massimo: | 10000kg |
| Peso: | 780kg | Freno: | DC110V 2X2.2 |
| Codice del IP: | IP41 | Ins. Classe: | F |
| Evidenziare: | Trattore Gearless sincrono a magnete permanente dell'elevatore,Sollevi la macchina Gearless della trazione,macchina della trazione dell'elevatore 1600Kg |
||

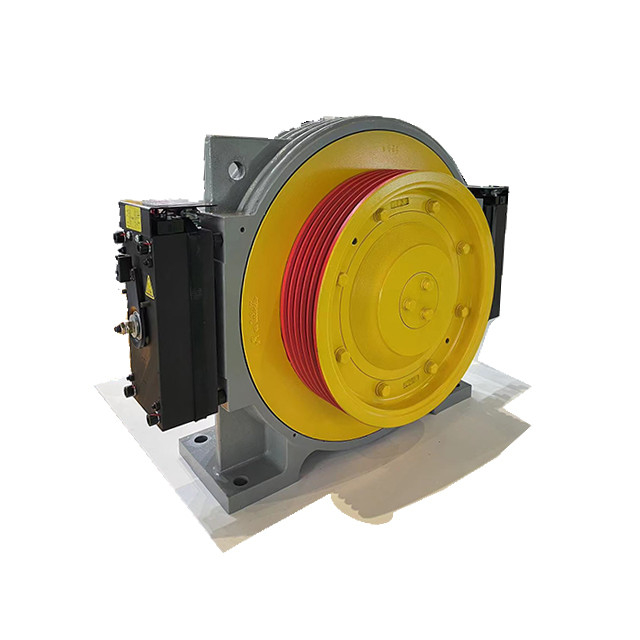

La macchina della trazione dell'elevatore è una componente chiave utilizzata per determinare l'operazione dell'ascensore dell'elevatore. È composta solitamente di motore, di rallentatore e di freno.
La funzione principale della macchina della trazione dell'elevatore è di fornire la forza ascensionale dell'elevatore attraverso la trasmissione di coppia di torsione. Usa il cavo metallico d'acciaio (fune traente) o il sistema di trasmissione della cinghia per collegare la cabina ed il contrappeso inferiori dell'elevatore, in modo da sollevare e fare funzionare l'elevatore.
Nel corso dell'operazione, quando l'elevatore si avvia, il motore fornisce il potere, converte il motore girante ad alta velocità in velocità appropriata ed in coppia di torsione tramite il dispositivo della decelerazione e poi trasferisce il potere alla fune traente o al sistema della trasmissione a cinghia, così determinando il funzionamento dell'elevatore. Il freno svolge un ruolo nel controllo la fermata o della posizione dell'elevatore.
La macchina della trazione dell'elevatore ha le caratteristiche della sicurezza, dell'affidabilità, dell'alta efficienza e del risparmio energetico ed è un indispensabile e una parte importante di sistema moderno dell'elevatore.
FORMA RACCOMANDATA MODELLO DI ZFW400L
| Specificazione | Rapporto | Carico (chilogrammi) | Velocità (m/s) | Motore | Carrucola | ||||||||||||||
| Tensione (V) | Potere (chilowatt) | Corrente (A) | Frequenza (hertz) | Palo (P) | Velocità (r/min) | Coppia di torsione (N*m) | Energia (%) | Diametro di S (millimetro) | R no. | Diametro della R (millimetro) | R Dist (millimetro) | Scanalatura | β° | γ° | RLH (m) | ||||
| ZFW480L-1250-100A | 2:1 | 1250 | 1 | 380 | 8,2 | 18 | 22,7 | 32 | 85 | 919 | 80,4 | 450 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1250-150A | 1,5 | 12,3 | 31,5 | 33,9 | 127 | 83,6 | 70 | ||||||||||||
| ZFW480L-1250-175A | 1,75 | 14,3 | 31,5 | 39,7 | 149 | 85 | 80 | ||||||||||||
| ZFW480L-1250-200A | 2 | 16,3 | 35 | 45,3 | 170 | 85,5 | 85 | ||||||||||||
| ZFW480L-1250-250A | 2,5 | 20,4 | 44 | 56,5 | 212 | 86,4 | 100 | ||||||||||||
| ZFW480L-1350-100A | 2:1 | 1350 | 1 | 380 | 8,8 | 19,5 | 22,7 | 32 | 85 | 992 | 80,7 | 450 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1350-150A | 1,5 | 13,2 | 34 | 33,9 | 127 | 84 | 70 | ||||||||||||
| ZFW480L-1350-175A | 1,75 | 15,4 | 34 | 39,7 | 149 | 85,3 | 80 | ||||||||||||
| ZFW480L-1350-200A | 2 | 17,6 | 38 | 45,3 | 170 | 85,6 | 85 | ||||||||||||
| ZFW480L-1350-250A | 2,5 | 22,1 | 47,5 | 56,5 | 212 | 86,6 | 100 | ||||||||||||
| ZFW480L-1600-100A | 1600 | 1 | 380 | 10,5 | 23 | 22,7 | 32 | 85 | 1176 | 81,6 | 450 | 6 | 10 | 15 | U | 90 | 30 | 45 | |
| ZFW480L-1600-150A | 1,5 | 15,7 | 39 | 33,9 | 127 | 84,9 | 70 | ||||||||||||
| ZFW480L-1600-175A | 1,75 | 18,3 | 39 | 39,7 | 149 | 85,7 | 80 | ||||||||||||
| ZFW480L-1600-200A | 2 | 20,9 | 44 | 45,3 | 170 | 85,8 | 85 | ||||||||||||
| ZFW480L-1600-250A | 2,5 | 26,1 | 55 | 56,5 | 212 | 86,9 | 100 | ||||||||||||
| ZFW480L-1250-100C | 2:1 | 1250 | 1 | 380 | 8,2 | 18,6 | 18,4 | 32 | 69 | 1123 | 80,4 | 550 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1250-175C | 1,75 | 14,3 | 30,5 | 32,5 | 122 | 84,5 | 80 | ||||||||||||
| ZFW480L-1250-200C | 2 | 116,3 | 39,8 | 37,1 | 139 | 85 | 85 | ||||||||||||
| ZFW480L-1250-250C | 2,5 | 20,4 | 42,5 | 46,4 | 174 | 85,8 | 100 | ||||||||||||
| ZFW480L-1350-100C | 2:1 | 1350 | 1 | 380 | 8,8 | 20,4 | 18,4 | 32 | 69 | 1213 | 80,7 | 550 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1350-175C | 1,75 | 15,4 | 33 | 32,5 | 122 | 84,8 | 80 | ||||||||||||
| ZFW480L-1350-200C | 2 | 17,6 | 39,8 | 37,1 | 139 | 85,1 | 85 | ||||||||||||
| ZFW480L-1350-250C | 2,5 | 22,1 | 46,2 | 46,4 | 174 | 85,9 | 100 | ||||||||||||
| ZFW480L-1600-100C | 2:1 | 1600 | 1 | 380 | 10,5 | 23,1 | 18,4 | 32 | 69 | 1437 | 81,6 | 550 | 6 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1600-150C | 1,5 | 15,7 | 34,4 | 27,7 | 104 | 84,9 | 70 | ||||||||||||
| ZFW480L-1600-175C | 1,75 | 18,3 | 39,6 | 32,5 | 122 | 85,2 | 80 | ||||||||||||
| ZFW480L-1600-200C | 2 | 20,9 | 46 | 37,1 | 139 | 85,4 | 85 | ||||||||||||
| ZFW480L-1600-250C | 2,5 | 26,1 | 55,9 | 46,4 | 174 | 86,3 | 100 | ||||||||||||
| ZFW480L-1600-100A | 4:1 | 3000 | 0,5 | 380 | 10,5 | 23 | 22,7 | 32 | 85 | 1176 | 81,6 | 450 | 6 | 10 | 15 | V | 105 | 45 | 25 |
| ZFW480L-1600-200A | 1 | 20,9 | 44 | 45,3 | 170 | 85,8 | 45 | ||||||||||||
| ZFW480L-1600-100A | 4:1 | 3000 | 0,5 | 380 | 10,5 | 23 | 22,7 | 32 | 85 | 1176 | 81,6 | 450 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW480L-1600-200A | 1 | 20,9 | 44 | 45,3 | 170 | 85,8 | 45 | ||||||||||||
| ZFW480L-1600-100C | 4:1 | 3000 | 0,5 | 380 | 10,5 | 23,1 | 18,4 | 32 | 69 | 1437 | 81,6 | 550 | 5 | 10 | 15 | V | 105 | 45 | 25 |
| ZFW480L-1600-200C | 1 | 20,9 | 44 | 37,1 | 139 | 85,4 | 45 | ||||||||||||
| ZFW480L-1600-100C | 4:1 | 3000 | 0,5 | 380 | 10,5 | 23,1 | 18,4 | 32 | 69 | 1437 | 81,6 | 550 | 5 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW480L-1600-200C | 1 | 20,9 | 44 | 37,1 | 139 | 85,4 | 45 | ||||||||||||
Tabella facoltativa
| Tipo | Carico (chilogrammi) | Velocità (m/s) | Carrucola (millimetri) | Tensione (V) |
| Macchina esterna della trazione del rotore | ||||
| ZFW320 | 320-630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630-1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-3.0 | 450/480 | 380 |
| Macchina interna della trazione del rotore | ||||
| ZFN320 | 630-1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 520 | 380 |
| Macchina della trazione dell'elevatore della famiglia | ||||
| ZFN200 | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0.3-0.5 | 65 | 220/380 |
