| Luogo di origine: | Schang-Hai |
|---|---|
| Marca: | ZANFENG |
| Certificazione: | ISO9001 |
| Numero di modello: | ZFW480L 450/550mm |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | Negotiable,USD1200-USD2000 |
| Imballaggi particolari: | Imballaggio standard dell'esportazione, casi di legno senza fumigazione. |
| Tempi di consegna: | 5~10 giorni del lavoro |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000 pezzo/pezzi al mese |
| Tensione: | 380v | roping: | 2:1 e 4:1 |
|---|---|---|---|
| involucro: | singolo involucro | Elv.Load: | 1250-1600kg |
| Elv.Speed: | 1.0-2.5 (m/s) | Diametro della carrucola: | 450/550mm |
| Dovere: | S5-40% | Carico statico massimo: | 10000kg |
| Peso: | 780kg | Freno: | DC110V 2X2.2 |
| Codice del IP: | IP41 | Ins. Classe: | F |
| Evidenziare: | Sollevi la macchina innestata della trazione,motore sincrono del magnete permanente di 550mm,Motore sincrono del magnete permanente della trazione dell'elevatore |
||
Macchine di trazione per ascensori facoltative
Per scegliere una macchina di trazione per ascensori adeguata, occorre considerare i seguenti fattori:
Capacità di carico: determinare la capacità di carico richiesta in base all'uso Luogo e domanda dell'ascensore Gli edifici commerciali di solito hanno bisogno di trasportare più persone e merci,quindi hanno bisogno di avere una maggiore capacità di carico.
Requisiti di velocità: determinare i requisiti di velocità di funzionamento degli ascensori, di solito in base all'altezza del pavimento e all'ambiente d'uso.Gli edifici alti o i luoghi affollati possono richiedere velocità di esercizio più elevate per garantire una maggiore efficienza dei trasporti.
Limitazione dello spazio: considerando la limitazione dello spazio dell'albero dell'ascensore e della sala macchine, determinare le dimensioni e la disposizione della macchina di trazione.Assicurare che le dimensioni e la disposizione della macchina di trazione siano adatte allo spazio esistente del pozzo e soddisfino i requisiti delle norme e delle normative di sicurezza pertinenti.

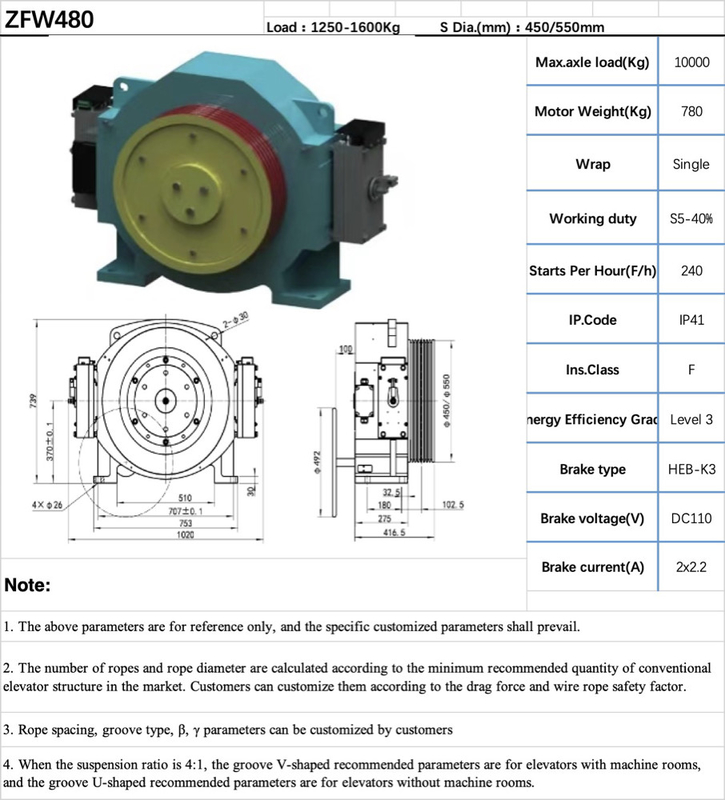

Modello ZFW480L FORMA raccomandata
| Specificità | Rapporto | Carico ((Kg) | Velocità (m/s) | Motore | Fagioli | ||||||||||||||
| Voltaggio ((V) | Potenza ((KW) | Corrente ((A) | Frequenza ((Hz) | Polacco ((P) | Velocità ((r/min) | Torsione (N*m) | Energia (%) | S Dia. | R No. | R Dia (mm) | R Dist (mm) | Rotole | β° | Γ° | RLH(m) | ||||
| ZFW480L-1250-100A | 2:1 | 1250 | 1 | 380 | 8.2 | 18 | 22.7 | 32 | 85 | 919 | 80.4 | 450 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1250-150A | 1.5 | 12.3 | 31.5 | 33.9 | 127 | 83.6 | 70 | ||||||||||||
| ZFW480L-1250-175A | 1.75 | 14.3 | 31.5 | 39.7 | 149 | 85 | 80 | ||||||||||||
| ZFW480L-1250-200A | 2 | 16.3 | 35 | 45.3 | 170 | 85.5 | 85 | ||||||||||||
| ZFW480L-1250-250A | 2.5 | 20.4 | 44 | 56.5 | 212 | 86.4 | 100 | ||||||||||||
| ZFW480L-1350-100A | 2:1 | 1350 | 1 | 380 | 8.8 | 19.5 | 22.7 | 32 | 85 | 992 | 80.7 | 450 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1350-150A | 1.5 | 13.2 | 34 | 33.9 | 127 | 84 | 70 | ||||||||||||
| ZFW480L-1350-175A | 1.75 | 15.4 | 34 | 39.7 | 149 | 85.3 | 80 | ||||||||||||
| ZFW480L-1350-200A | 2 | 17.6 | 38 | 45.3 | 170 | 85.6 | 85 | ||||||||||||
| ZFW480L-1350-250A | 2.5 | 22.1 | 47.5 | 56.5 | 212 | 86.6 | 100 | ||||||||||||
| ZFW480L-1600-100A | 2:1 | 1600 | 1 | 380 | 10.5 | 23 | 22.7 | 32 | 85 | 1176 | 81.6 | 450 | 6 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1600-150A | 1.5 | 15.7 | 39 | 33.9 | 127 | 84.9 | 70 | ||||||||||||
| ZFW480L-1600-175A | 1.75 | 18.3 | 39 | 39.7 | 149 | 85.7 | 80 | ||||||||||||
| ZFW480L-1600-200A | 2 | 20.9 | 44 | 45.3 | 170 | 85.8 | 85 | ||||||||||||
| ZFW480L-1600-250A | 2.5 | 26.1 | 55 | 56.5 | 212 | 86.9 | 100 | ||||||||||||
| ZFW480L-1250-100C | 2:1 | 1250 | 1 | 380 | 8.2 | 18.6 | 18.4 | 32 | 69 | 1123 | 80.4 | 550 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1250-175C | 1.75 | 14.3 | 30.5 | 32.5 | 122 | 84.5 | 80 | ||||||||||||
| ZFW480L-1250-200C | 2 | 116.3 | 39.8 | 37.1 | 139 | 85 | 85 | ||||||||||||
| ZFW480L-1250-250C | 2.5 | 20.4 | 42.5 | 46.4 | 174 | 85.8 | 100 | ||||||||||||
| ZFW480L-1350-100C | 2:1 | 1350 | 1 | 380 | 8.8 | 20.4 | 18.4 | 32 | 69 | 1213 | 80.7 | 550 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1350-175C | 1.75 | 15.4 | 33 | 32.5 | 122 | 84.8 | 80 | ||||||||||||
| ZFW480L-1350-200C | 2 | 17.6 | 39.8 | 37.1 | 139 | 85.1 | 85 | ||||||||||||
| ZFW480L-1350-250C | 2.5 | 22.1 | 46.2 | 46.4 | 174 | 85.9 | 100 | ||||||||||||
| ZFW480L-1600-100C | 2:1 | 1600 | 1 | 380 | 10.5 | 23.1 | 18.4 | 32 | 69 | 1437 | 81.6 | 550 | 6 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1600-150C | 1.5 | 15.7 | 34.4 | 27.7 | 104 | 84.9 | 70 | ||||||||||||
| ZFW480L-1600-175C | 1.75 | 18.3 | 39.6 | 32.5 | 122 | 85.2 | 80 | ||||||||||||
| ZFW480L-1600-200C | 2 | 20.9 | 46 | 37.1 | 139 | 85.4 | 85 | ||||||||||||
| ZFW480L-1600-250C | 2.5 | 26.1 | 55.9 | 46.4 | 174 | 86.3 | 100 | ||||||||||||
| ZFW480L-1600-100A | 4:1 | 3000 | 0.5 | 380 | 10.5 | 23 | 22.7 | 32 | 85 | 1176 | 81.6 | 450 | 6 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFW480L-1600-200A | 1 | 20.9 | 44 | 45.3 | 170 | 85.8 | 45 | ||||||||||||
| ZFW480L-1600-100A | 4:1 | 3000 | 0.5 | 380 | 10.5 | 23 | 22.7 | 32 | 85 | 1176 | 81.6 | 450 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW480L-1600-200A | 1 | 20.9 | 44 | 45.3 | 170 | 85.8 | 45 | ||||||||||||
| ZFW480L-1600-100C | 4:1 | 3000 | 0.5 | 380 | 10.5 | 23.1 | 18.4 | 32 | 69 | 1437 | 81.6 | 550 | 5 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFW480L-1600-200C | 1 | 20.9 | 44 | 37.1 | 139 | 85.4 | 45 | ||||||||||||
| ZFW480L-1600-100C | 4:1 | 3000 | 0.5 | 380 | 10.5 | 23.1 | 18.4 | 32 | 69 | 1437 | 81.6 | 550 | 5 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW480L-1600-200C | 1 | 20.9 | 44 | 37.1 | 139 | 85.4 | 45 | ||||||||||||
Tabella facoltativa
| Tipo | Carico ((Kg) | Velocità (m/s) | Sceava (mm) | Voltaggio ((V) |
| Macchine per la trazione del rotore esterno | ||||
| ZFW320 | 320-630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630-1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-3.0 | 450/480 | 380 |
| Macchine per la trazione del rotore interno | ||||
| ZFN320 | 630-1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 520 | 380 |
| Macchine di trazione per ascensori domestici | ||||
| ZFN200 | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0.3-0.5 | 65 | 220/380 |
