| Luogo di origine: | Schang-Hai |
|---|---|
| Marca: | ZANFENG |
| Certificazione: | ISO9001 |
| Numero di modello: | ZFN450 450mm |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | Negotiable,USD1200-USD2000 |
| Imballaggi particolari: | Imballaggio standard dell'esportazione, casi di legno senza fumigazione. |
| Tempi di consegna: | 5~10 giorni del lavoro |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000 pezzo/pezzi al mese |
| Tensione: | 380v | roping: | -4:1-8:1 di 2:1 |
|---|---|---|---|
| involucro: | singolo involucro | Elv.Load: | 1600-3000kg |
| Elv.Speed: | 0.5-3m/s | Diametro della carrucola: | 450mm |
| Dovere: | S5-40% | Carico statico massimo: | 12000kg |
| Peso: | 850kg | Freno: | DC110V 2X2.5 |
| Codice del IP: | IP41 | Ins. Classe: | F |
| Evidenziare: | Motore principale a trazione di 450 mm,La macchina per sollevare l'ascensore,Motore principale di trazione dell'ascensore |
||

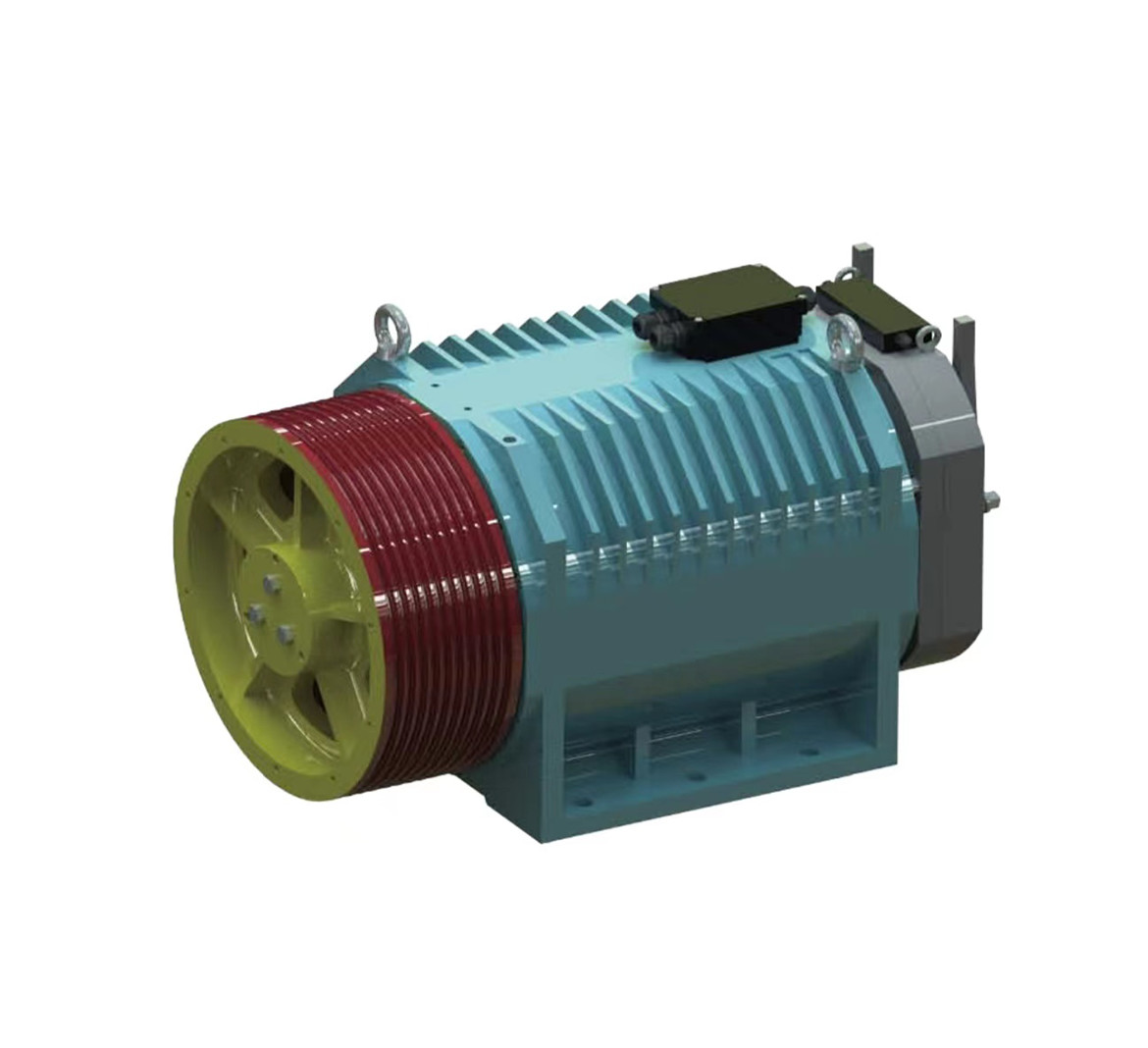

Macchine di trazione per ascensori facoltative
La macchina di trazione dell'ascensore è uno dei componenti chiave utilizzati per guidare il funzionamento dell'ascensore.
1Principio di funzionamento: la macchina di trazione dell'ascensore fornisce energia tramite il motore elettrico, che trasferisce la forza di rotazione al riduttore.Il riduttore riduce la coppia di rotazione ad alta velocità del motore, che consente all'ascensore di salire e scendere ad una velocità adeguata. La ruota di trazione è collegata alla corda di acciaio dell'ascensore, che viene allungata e ritirata mentre la ruota di trazione ruota,consentendo così all'ascensore di muoversi su e giù.
2Vantaggi: la macchina di trazione dell'ascensore ha i vantaggi di una struttura compatta, di una facile installazione e di un funzionamento agevole.consuma meno energia elettrica.
Modello ZFN450 FORMA raccomandata
| Specificità | Rapporto | Carico ((Kg) | Velocità (m/s) | Motore | Fagioli | ||||||||||||||
| Voltaggio ((V) | Potenza ((KW) | Corrente ((A) | Frequenza ((Hz) | Polacco ((P) | Velocità ((r/min) | Torsione (N*m) | Energia (%) | S Dia. | R No. | R Dia (mm) | R Dist (mm) | Rotole | β° | Γ° | RLH(m) | ||||
| ZFN450-1600-050A | 2:1 | 1600 | 0.5 | 380 | 5.5 | 17 | 11.2 | 32 | 42 | 1250 | 75.9 | 450 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-1600-063A | 0.63 | 6.9 | 17 | 14.1 | 53 | 76.7 | 30 | ||||||||||||
| ZFN450-1600-100A | 1 | 11.1 | 25 | 22.7 | 85 | 79.1 | 50 | ||||||||||||
| ZFN450-1600-150A | 1.5 | 16.6 | 41 | 33.9 | 127 | 82.7 | 75 | ||||||||||||
| ZFN450-1600-160A | 1.6 | 17.8 | 41 | 36.3 | 136 | 82.9 | 80 | ||||||||||||
| ZFN450-1600-175A | 1.75 | 19.5 | 41 | 39.7 | 149 | 83.6 | 85 | ||||||||||||
| ZFN450-1600-200A | 2 | 22.3 | 48 | 45.3 | 170 | 83.8 | 95 | ||||||||||||
| ZFN450-1600-250A | 2.5 | 27.7 | 58 | 56.5 | 212 | 85.1 | 115 | ||||||||||||
| ZFN450-1600-300A | 3 | 33.4 | 68 | 68 | 255 | 86.5 | 130 | ||||||||||||
| ZFN450-2000-050A | 2:1 | 2000 | 0.5 | 380 | 6.8 | 21 | 11.2 | 32 | 42 | 1550 | 76.6 | 450 | 7 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-2000-063A | 0.63 | 8.6 | 21 | 14.1 | 53 | 77.7 | 30 | ||||||||||||
| ZFN450-2000-100A | 1 | 13.8 | 31 | 22.7 | 85 | 80.5 | 50 | ||||||||||||
| ZFN450-2000-150A | 1.5 | 20.6 | 49 | 33.9 | 127 | 83.1 | 75 | ||||||||||||
| ZFN450-2000-160A | 1.6 | 22.1 | 49 | 36.3 | 136 | 83.2 | 80 | ||||||||||||
| ZFN450-2000-175A | 1.75 | 24.2 | 49 | 39.7 | 149 | 83.9 | 85 | ||||||||||||
| ZFN450-2000-200A | 2 | 27.6 | 56 | 45.3 | 170 | 84.4 | 95 | ||||||||||||
| ZFN450-2000-250A | 2.5 | 34.4 | 71 | 56.5 | 212 | 85.9 | 115 | ||||||||||||
| ZFN450-2000-300A | 3 | 41.5 | 85 | 68 | 255 | 87.1 | 130 | ||||||||||||
| ZFN450-2500-050A | 2:1 | 2500 | 0.5 | 380 | 8.4 | 27 | 10.7 | 32 | 42 | 1850 | 77.5 | 450 | 8 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-2500-063A | 0.63 | 10.5 | 27 | 13.3 | 53 | 78.8 | 30 | ||||||||||||
| ZFN450-2500-100A | 1 | 16.8 | 41 | 21.3 | 85 | 81.4 | 50 | ||||||||||||
| ZFN450-2500-150A | 1.5 | 24.9 | 68 | 31.7 | 127 | 83.3 | 75 | ||||||||||||
| ZFN450-2500-160A | 1.6 | 26.6 | 68 | 33.9 | 136 | 83.6 | 80 | ||||||||||||
| ZFN450-2500-175A | 1.75 | 29.1 | 68 | 37.1 | 149 | 84.7 | 85 | ||||||||||||
| ZFN450-2500-200A | 2 | 34.5 | 69 | 42.4 | 170 | 85.2 | 95 | ||||||||||||
| ZFN450-2500-250A | 2.5 | 43.2 | 87 | 53.1 | 212 | 86.5 | 115 | ||||||||||||
| ZFN450-2500-300A | 3 | 51.6 | 119 | 63.7 | 255 | 87.7 | 130 | ||||||||||||
| ZFN450-3000-050A | 2:1 | 3000 | 0.5 | 380 | 10.1 | 31 | 10.7 | 32 | 42 | 2250 | 78.5 | 450 | 9 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-3000-063A | 0.63 | 12.5 | 31 | 13.3 | 53 | 79.8 | 30 | ||||||||||||
| ZFN450-3000-100A | 1 | 19.9 | 45 | 21.3 | 85 | 81.7 | 50 | ||||||||||||
| ZFN450-3000-150A | 1.5 | 29.9 | 75 | 31.7 | 127 | 84.2 | 75 | ||||||||||||
| ZFN450-3000-160A | 1.6 | 32.1 | 75 | 33.9 | 136 | 84.4 | 80 | ||||||||||||
| ZFN450-3000-175A | 1.75 | 35.1 | 75 | 37.1 | 149 | 85.2 | 85 | ||||||||||||
| ZFN450-3000-200A | 2 | 40 | 83 | 42.4 | 170 | 85.6 | 95 | ||||||||||||
| ZFN450-3000-250A | 2.5 | 50.1 | 101 | 53.1 | 212 | 87 | 115 | ||||||||||||
| ZFN450-3000-300A | 3 | 59.9 | 138 | 63.7 | 255 | 88 | 130 | ||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0.5 | 380 | 11.1 | 25 | 22.7 | 32 | 85 | 1250 | 79.1 | 450 | 6 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 45.3 | 170 | 83.8 | |||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0.5 | 380 | 11.1 | 25 | 22.7 | 32 | 85 | 1250 | 79.1 | 450 | 6 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 45.3 | 170 | 83.8 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0.5 | 380 | 13.8 | 31 | 22.7 | 32 | 85 | 1550 | 80.5 | 450 | 8 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFN450-2000-200A | 1 | 27.6 | 56 | 45.3 | 170 | 84.4 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0.5 | 380 | 13.8 | 31 | 22.7 | 32 | 85 | 1550 | 80.5 | 450 | 9 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-2000-200A | 1 | 27.6 | 56 | 45.3 | 170 | 84.4 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0.5 | 380 | 16.8 | 41 | 22.7 | 32 | 85 | 1850 | 81.4 | 450 | 10 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFN450-2500-200A | 1 | 34.5 | 69 | 45.3 | 170 | 85.2 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0.5 | 380 | 16.8 | 41 | 22.7 | 32 | 85 | 1850 | 81.4 | 450 | 10 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-2500-200A | 1 | 34.5 | 69 | 45.3 | 170 | 85.2 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0.5 | 380 | 19.9 | 45 | 22.7 | 32 | 85 | 2250 | 81.7 | 450 | 11 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFN450-3000-200A | 1 | 40 | 83 | 45.3 | 170 | 85.6 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0.5 | 380 | 19.9 | 45 | 22.7 | 32 | 85 | 2250 | 81.7 | 450 | 12 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-3000-200A | 1 | 40 | 83 | 45.3 | 170 | 85.6 | |||||||||||||
| ZFN450-2000-200A | 8:1 | 8000 | 0.5 | 380 | 27.6 | 56 | 45.3 | 32 | 170 | 1550 | 84.4 | 450 | 9 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFN450-2500-200A | 8:1 | 100000 | 0.5 | 380 | 34.5 | 69 | 45.3 | 32 | 170 | 1850 | 85.2 | 450 | 10 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFN450-3000-200A | 8:1 | 12000 | 0.5 | 380 | 40 | 83 | 45.3 | 32 | 170 | 2250 | 85.6 | 450 | 11 | 10 | 15 | V. | 105 | 45 | 25 |
Tabella facoltativa
| Tipo | Carico ((Kg) | Velocità (m/s) | Sceava (mm) | Voltaggio ((V) |
| Macchine per la trazione del rotore esterno | ||||
| ZFW320 | 320-630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630-1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-3.0 | 450/480 | 380 |
| Macchine per la trazione del rotore interno | ||||
| ZFN320 | 630-1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 520 | 380 |
| Macchine di trazione per ascensori domestici | ||||
| ZFN200 | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0.3-0.5 | 65 | 220/380 |
