| Luogo di origine: | Schang-Hai |
|---|---|
| Marca: | ZANFENG |
| Certificazione: | ISO9001 |
| Numero di modello: | ZFN450 480 mm |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | Negotiable,USD1200-USD2000 |
| Imballaggi particolari: | Imballaggio standard dell'esportazione, casi di legno senza fumigazione. |
| Tempi di consegna: | 5~10 giorni del lavoro |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000 pezzo/pezzi al mese |
| Voltaggio: | 380v | roping: | 8:1 del、 di 4:1 del、 di 2:1 |
|---|---|---|---|
| involucro: | Semplice avvolgimento | Elv.Load: | 1600kg-3000kg |
| Elv.Speed: | 0.5m/s-3m/s | Diametro della carrucola: | 480mm |
| Dovere: | S5-40% | Carico statico massimo: | 12000kg |
| Peso: | 860kg | freno: | DC110V 2X2.5 |
| Codice del IP: | IP41 | Ins. Classe: | F |
| Evidenziare: | Motore principale a trazione di sollevamento 380V,Dia 480 mm macchina di trazione per ascensori,Macchina di trazione per ascensori a motore PM |
||

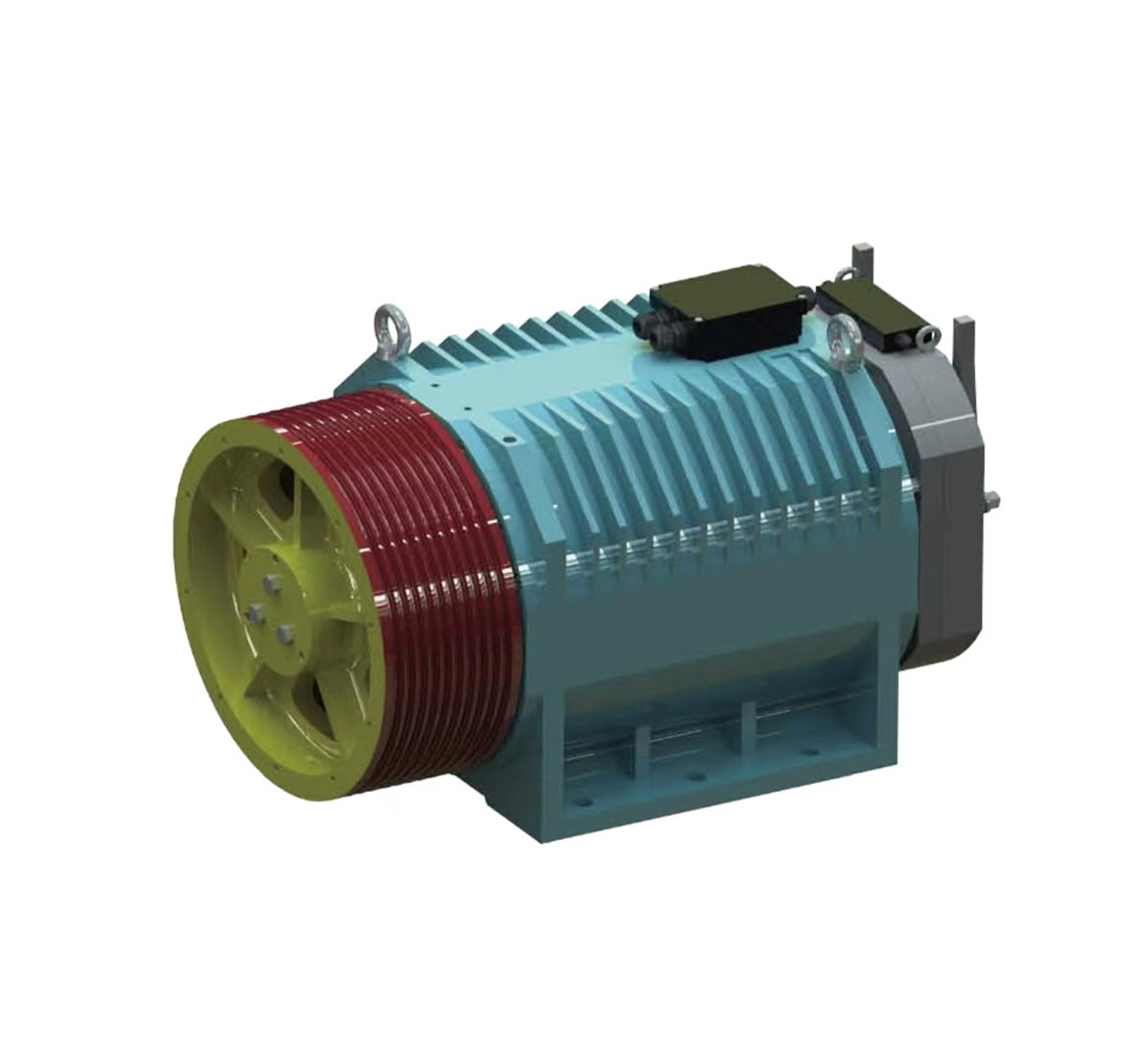

Macchina per trazione gearless sincrona a magnete permanente
Le macchine di trazione gearless sincrone a magneti permanenti sono comunemente utilizzate come dispositivi di azionamento negli impianti di ascensori.Utilizzano motori sincroni a magneti permanenti come fonte di alimentazione principale e forniscono il movimento verticale della cabina dell'ascensore attraverso la trazione senza ingranaggi.
Rispetto ai tradizionali sistemi a ingranaggi, le macchine a trazione gearless sincrone a magneti permanenti offrono numerosi vantaggi.In primo luogo, sono più efficienti e hanno una maggiore efficienza di conversione dell’energia dall’energia elettrica all’energia meccanica.In secondo luogo, l’assenza di ingranaggi riduce l’attrito e l’usura dei componenti della trasmissione, con conseguente riduzione dei costi di manutenzione e della rumorosità.Inoltre, con l'adozione di motori sincroni a magneti permanenti, queste macchine hanno un'elevata coppia di avviamento e precise capacità di controllo della velocità.
Pertanto, le macchine a trazione gearless sincrone a magnete permanente eccellono nel fornire un funzionamento silenzioso, efficiente e affidabile dell'ascensore.Sono ampiamente utilizzati in vari tipi di sistemi di ascensori, inclusi ascensori residenziali, ascensori commerciali e ascensori in grattacieli.
MODELLO ZFN450 FORMA CONSIGLIATA
| Specifica | Rapporto | Carico (Kg) | Velocità (m/s) | Il motore | Puleggia | ||||||||||||||
| Voltaggio (V) | Potere (chilowatt) | Corrente(A) | Frequenza (Hz) | Polo(P) | Velocità (giri/min) | Coppia (N*m) | Energia(%) | Diametro S.(mm) | R no. | Diametro R.(mm) | Distanza R (mm) | Scanalatura | β° | γ° | RLH(m) | ||||
| ZFN450-1600-050A | 2:1 | 1600 | 0,5 | 380 | 5.5 | 17 | 10.7 | 32 | 40 | 1330 | 75,9 | 480 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-1600-063A | 0,63 | 6.9 | 17 | 13.3 | 50 | 76,7 | 30 | ||||||||||||
| ZFN450-1600-100A | 1 | 11.1 | 25 | 21.3 | 80 | 79.1 | 50 | ||||||||||||
| ZFN450-1600-150A | 1.5 | 16.6 | 41 | 31.7 | 119 | 82.7 | 75 | ||||||||||||
| ZFN450-1600-160A | 1.6 | 17.8 | 41 | 33.8 | 127 | 82.9 | 80 | ||||||||||||
| ZFN450-1600-175A | 1,75 | 19.5 | 41 | 37.1 | 139 | 83.6 | 85 | ||||||||||||
| ZFN450-1600-200A | 2 | 22.3 | 48 | 42.4 | 159 | 83,8 | 95 | ||||||||||||
| ZFN450-1600-250A | 2.5 | 27.7 | 58 | 53.1 | 199 | 85.1 | 115 | ||||||||||||
| ZFN450-1600-300A | 3 | 33.4 | 68 | 63.7 | 239 | 85,8 | 130 | ||||||||||||
| ZFN450-2000-050A | 2:1 | 2000 | 0,5 | 380 | 6.8 | 21 | 10.7 | 32 | 40 | 1650 | 76.6 | 480 | 7 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-2000-063A | 0,63 | 8.6 | 21 | 13.3 | 50 | 77,7 | 30 | ||||||||||||
| ZFN450-2000-100A | 1 | 13.8 | 31 | 21.3 | 80 | 80,5 | 50 | ||||||||||||
| ZFN450-2000-150A | 1.5 | 20.6 | 49 | 31.7 | 119 | 83.1 | 75 | ||||||||||||
| ZFN450-2000-160A | 1.6 | 22.1 | 49 | 33.8 | 127 | 83.2 | 80 | ||||||||||||
| ZFN450-2000-175A | 1,75 | 24.2 | 49 | 37.1 | 139 | 83.3 | 85 | ||||||||||||
| ZFN450-2000-200A | 2 | 27.6 | 56 | 42.4 | 159 | 84.4 | 95 | ||||||||||||
| ZFN450-2000-250A | 2.5 | 34.4 | 71 | 53.1 | 199 | 85,9 | 115 | ||||||||||||
| ZFN450-2000-300A | 3 | 41,5 | 85 | 63.7 | 239 | 86.4 | 130 | ||||||||||||
| ZFN450-2500-050A | 2:1 | 2500 | 0,5 | 380 | 8.4 | 27 | 10.7 | 32 | 40 | 2000 | 77,5 | 480 | 8 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-2500-063A | 0,63 | 10.5 | 27 | 13.3 | 50 | 78,8 | 30 | ||||||||||||
| ZFN450-2500-100A | 1 | 16.8 | 41 | 21.3 | 80 | 81.4 | 50 | ||||||||||||
| ZFN450-2500-150A | 1.5 | 24.9 | 68 | 31.7 | 119 | 83.3 | 75 | ||||||||||||
| ZFN450-2500-160A | 1.6 | 26.6 | 68 | 33.9 | 127 | 83.6 | 80 | ||||||||||||
| ZFN450-2500-175A | 1,75 | 29.1 | 68 | 37.1 | 139 | 84.1 | 85 | ||||||||||||
| ZFN450-2500-200A | 2 | 34.5 | 69 | 42.4 | 159 | 85.2 | 95 | ||||||||||||
| ZFN450-2500-250A | 2.5 | 43.2 | 87 | 53.1 | 199 | 86,5 | 115 | ||||||||||||
| ZFN450-2500-300A | 3 | 51.6 | 119 | 63.7 | 239 | 87 | 130 | ||||||||||||
| ZFN450-3000-050A | 2:1 | 3000 | 0,5 | 380 | 10.1 | 31 | 10.7 | 32 | 40 | 2400 | 78,5 | 480 | 9 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-3000-063A | 0,63 | 12.5 | 31 | 13.3 | 50 | 79,8 | 30 | ||||||||||||
| ZFN450-3000-100A | 1 | 19.9 | 45 | 21.3 | 80 | 81.7 | 50 | ||||||||||||
| ZFN450-3000-150A | 1.5 | 29.9 | 75 | 31.7 | 119 | 84.2 | 75 | ||||||||||||
| ZFN450-3000-160A | 1.6 | 32.1 | 75 | 33.9 | 127 | 84.4 | 80 | ||||||||||||
| ZFN450-3000-175A | 1,75 | 35.1 | 75 | 37.1 | 139 | 85.2 | 85 | ||||||||||||
| ZFN450-3000-200A | 2 | 40 | 83 | 42.4 | 159 | 85.6 | 95 | ||||||||||||
| ZFN450-3000-250A | 2.5 | 50.1 | 101 | 53.1 | 199 | 87 | 115 | ||||||||||||
| ZFN450-3000-300A | 3 | 59,9 | 138 | 63.7 | 239 | 87.3 | 130 | ||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0,5 | 380 | 11.1 | 25 | 21.4 | 32 | 80 | 1330 | 79.1 | 480 | 5 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 42.4 | 159 | 83,8 | |||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0,5 | 380 | 11.1 | 25 | 21.3 | 32 | 80 | 1330 | 79.1 | 480 | 6 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 42.4 | 159 | 83,8 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0,5 | 380 | 13.8 | 31 | 21.3 | 32 | 80 | 1650 | 80,5 | 480 | 8 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2000-200A | 1 | 27.6 | 56 | 42.4 | 159 | 84.4 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0,5 | 380 | 13.8 | 31 | 21.3 | 32 | 80 | 1650 | 80,5 | 480 | 8 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-2000-200A | 1 | 27.6 | 56 | 42.4 | 159 | 84.4 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0,5 | 380 | 16.8 | 41 | 21.3 | 32 | 80 | 2000 | 81.4 | 480 | 9 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2500-200A | 1 | 34.5 | 69 | 42.4 | 159 | 85.2 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0,5 | 380 | 16.8 | 41 | 21.3 | 32 | 80 | 2000 | 81.4 | 480 | 10 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-2500-200A | 1 | 34.5 | 69 | 42.4 | 159 | 85.2 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0,5 | 380 | 19.9 | 45 | 21.3 | 32 | 80 | 2400 | 81.7 | 480 | 11 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-3000-200A | 1 | 40 | 83 | 42.4 | 159 | 85.6 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0,5 | 380 | 19.9 | 45 | 21.3 | 32 | 80 | 2400 | 81.7 | 480 | 11 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-3000-200A | 1 | 40 | 83 | 42.4 | 159 | 85.6 | |||||||||||||
| ZFN450-2000-200A | 8:1 | 8000 | 0,5 | 380 | 27.6 | 56 | 42.4 | 32 | 159 | 1650 | 84.4 | 480 | 8 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2500-200A | 8:1 | 10000 | 0,5 | 380 | 34.5 | 69 | 42.4 | 32 | 159 | 2000 | 85.2 | 480 | 10 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-3000-200A | 8:1 | 12000 | 0,5 | 380 | 40 | 83 | 42.4 | 32 | 159 | 2400 | 85.6 | 480 | 11 | 10 | 15 | V | 105 | 45 | 25 |

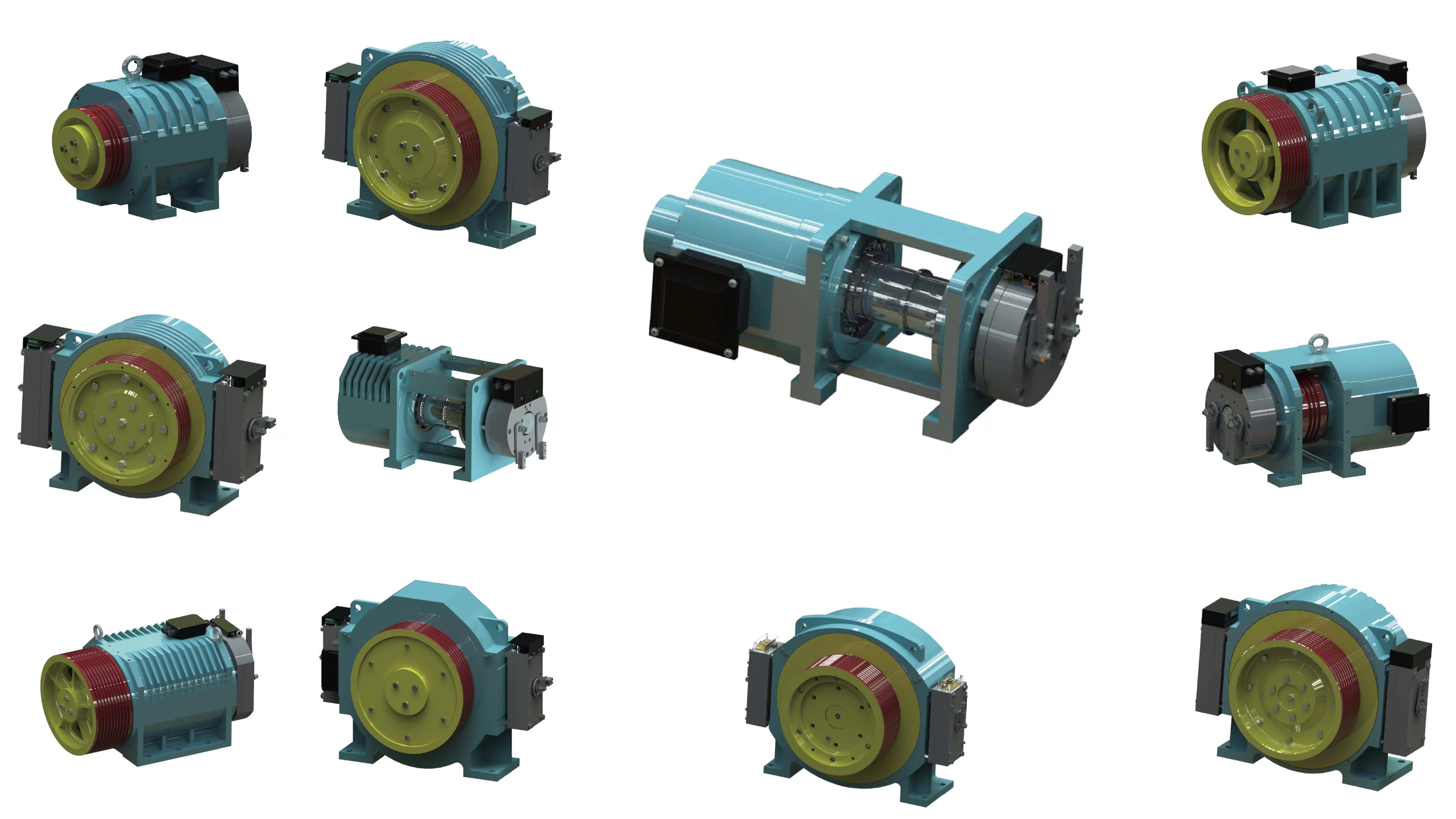

Tabella opzionale
| Tipo | Carico (Kg) | Velocità (m/s) | Puleggia (millimetro) | Voltaggio (V) |
| Macchina per trazione a rotore esterno | ||||
| ZFW320 | 320-630 | 0,5-1,75 | 320 | 380 |
| ZFW400L | 630-1050 | 0,5-2,5 | 400 | 380 |
| ZFW400L | 630-825 | 0,5-2,5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0,5-2,5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0,5-2,5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0,5-3,0 | 450/480 | 380 |
| Macchina per trazione a rotore interno | ||||
| ZFN320 | 630-1150 | 0,5-1,75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 520 | 380 |
| Macchina per la trazione dell'ascensore domestico | ||||
| ZFN200 | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0,4-1,0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0,4-1,0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0,3-0,5 | 65 | 220/380 |
