| Luogo di origine: | Schang-Hai |
|---|---|
| Marca: | ZANFENG |
| Certificazione: | ISO9001 |
| Numero di modello: | ZFN450 520 mm |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | Negotiable,USD1200-USD2000 |
| Imballaggi particolari: | Imballaggio standard dell'esportazione, casi di legno senza fumigazione. |
| Tempi di consegna: | 5~10 giorni del lavoro |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000 pezzo/pezzi al mese |
| Voltaggio: | 380 ((V) | roping: | 2:1 /4: 1/8:1 |
|---|---|---|---|
| involucro: | Singolo | Elv.Load: | 1600-3000 (chilogrammo) |
| Elv.Speed: | 0.5-3 (((m/s) | Diametro della carrucola: | 520mm |
| Dovere: | S5-40% | Carico statico massimo: | 12000kg |
| Peso: | 900kg | freno: | DC110V 2X2.5 |
| Codice del IP: | IP41 | Ins. Classe: | F |
| Evidenziare: | motore principale della trazione dell'elevatore di 520mm,Macchina a magnete permanente della trazione del controllo motorio sincrono |
||

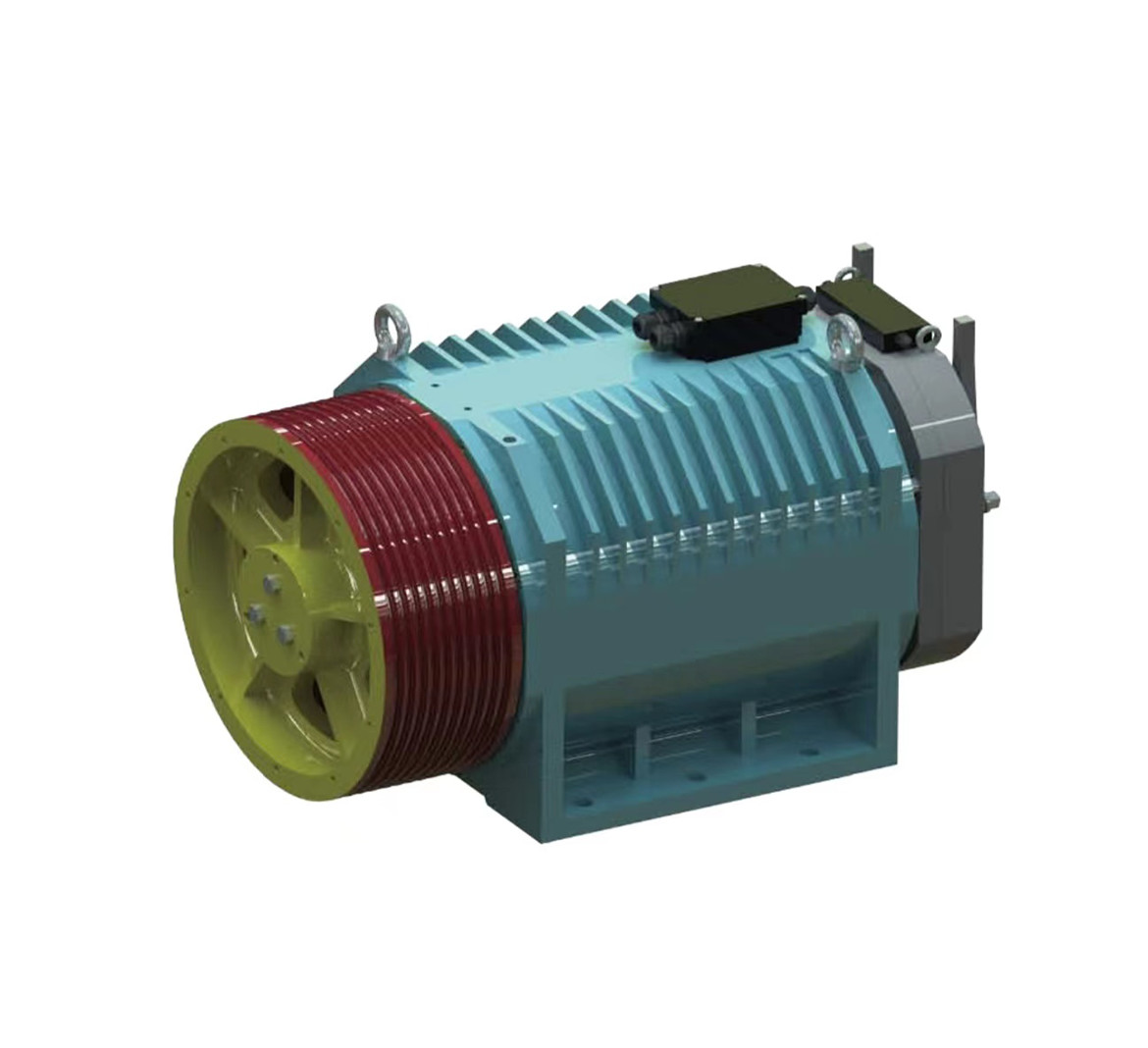

Macchine di trazione sincrona senza ingranaggi a magnete permanente
La macchina di trazione sincrona senza ingranaggi a magnete permanente è un tipo specifico di macchina di trazione per ascensori che utilizza un motore sincrono a magnete permanente (PMSM) come forza motrice.Funziona senza ingranaggi, da qui il termine "senza ingranaggi".
Questo tipo di macchina di trazione offre diversi vantaggi rispetto alle macchine di trazione a ingranaggi:
Efficienza energetica: l'assenza di ingranaggi riduce le perdite meccaniche, con conseguente maggiore efficienza energetica e minore consumo di energia.
Funzionamento agevole: le macchine di trazione senza ingranaggi consentono di percorrere l'ascensore in modo più agevole e silenzioso grazie all'eliminazione del rumore e delle vibrazioni degli ingranaggi.
Progettazione compatta: le macchine senza ingranaggi sono più compatte e leggere, consentendo una maggiore flessibilità nella progettazione e installazione degli ascensori.
Senza manutenzione: con meno parti mobili, le macchine di trazione senza ingranaggi richiedono meno manutenzione e hanno una durata di vita più lunga.
Controllo preciso: i motori sincronici a magnete permanente offrono un controllo preciso della velocità e eccellenti caratteristiche di coppia, garantendo un funzionamento accurato e affidabile dell'ascensore.
Modello ZFN450 FORMA raccomandata
| Specificità | Rapporto | Carico ((Kg) | Velocità (m/s) | Motore | Fagioli | ||||||||||||||
| Voltaggio ((V) | Potenza ((KW) | Corrente ((A) | Frequenza ((Hz) | Polacco ((P) | Velocità ((r/min) | Torsione (N*m) | Energia (%) | S Dia. | R No. | R Dia (mm) | R Dist (mm) | Rotole | β° | Γ° | RLH(m) | ||||
| ZFN450-1600-050A | 2:1 | 1600 | 0.5 | 380 | 5.5 | 17 | 9.9 | 32 | 37 | 1440 | 75.9 | 520 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-1600-063A | 0.63 | 6.9 | 17 | 12.3 | 46 | 76.7 | 30 | ||||||||||||
| ZFN450-1600-100A | 1 | 11.1 | 25 | 19.5 | 73 | 79.1 | 50 | ||||||||||||
| ZFN450-1600-150A | 1.5 | 16.6 | 41 | 29.3 | 110 | 82.7 | 75 | ||||||||||||
| ZFN450-1600-160A | 1.6 | 17.8 | 41 | 31.5 | 118 | 82.9 | 80 | ||||||||||||
| ZFN450-1600-175A | 1.75 | 19.5 | 41 | 34.4 | 129 | 83.6 | 85 | ||||||||||||
| ZFN450-1600-200A | 2 | 22.3 | 48 | 39.2 | 147 | 83.8 | 95 | ||||||||||||
| ZFN450-1600-250A | 2.5 | 27.7 | 58 | 49.1 | 184 | 85.1 | 115 | ||||||||||||
| ZFN450-1600-300A | 3 | 33.4 | 68 | 58.7 | 220 | 85.8 | 130 | ||||||||||||
| ZFN450-2000-050A | 2:1 | 2000 | 0.5 | 380 | 6.8 | 21 | 9.9 | 32 | 37 | 1780 | 76.6 | 520 | 7 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-2000-063A | 0.63 | 8.6 | 21 | 12.3 | 46 | 77.7 | 30 | ||||||||||||
| ZFN450-2000-100A | 1 | 13.8 | 31 | 19.5 | 73 | 80.5 | 50 | ||||||||||||
| ZFN450-2000-150A | 1.5 | 20.6 | 49 | 29.3 | 110 | 83.1 | 75 | ||||||||||||
| ZFN450-2000-160A | 1.6 | 22.1 | 49 | 31.5 | 118 | 83.2 | 80 | ||||||||||||
| ZFN450-2000-175A | 1.75 | 24.2 | 49 | 34.4 | 129 | 83.3 | 85 | ||||||||||||
| ZFN450-2000-200A | 2 | 27.6 | 56 | 39.2 | 147 | 84.4 | 95 | ||||||||||||
| ZFN450-2000-250A | 2.5 | 34.4 | 71 | 49.1 | 184 | 85.9 | 115 | ||||||||||||
| ZFN450-2000-300A | 3 | 41.5 | 85 | 58.7 | 220 | 86.4 | 130 | ||||||||||||
| ZFN450-2500-050A | 2:1 | 2500 | 0.5 | 380 | 8.4 | 27 | 9.9 | 32 | 37 | 2150 | 77.5 | 520 | 8 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-2500-063A | 0.63 | 10.5 | 27 | 12.3 | 46 | 78.8 | 30 | ||||||||||||
| ZFN450-2500-100A | 1 | 16.8 | 41 | 19.5 | 73 | 81.4 | 50 | ||||||||||||
| ZFN450-2500-150A | 1.5 | 24.9 | 68 | 29.3 | 110 | 83.3 | 75 | ||||||||||||
| ZFN450-2500-160A | 1.6 | 26.6 | 68 | 31.5 | 118 | 83.6 | 80 | ||||||||||||
| ZFN450-2500-175A | 1.75 | 29.1 | 68 | 34.4 | 129 | 84.1 | 85 | ||||||||||||
| ZFN450-2500-200A | 2 | 34.5 | 69 | 39.2 | 147 | 85.2 | 95 | ||||||||||||
| ZFN450-2500-250A | 2.5 | 43.2 | 87 | 49.1 | 184 | 86.5 | 115 | ||||||||||||
| ZFN450-2500-300A | 3 | 51.6 | 119 | 58.7 | 220 | 87 | 130 | ||||||||||||
| ZFN450-3000-050A | 2:1 | 3000 | 0.5 | 380 | 10.1 | 31 | 9.9 | 32 | 37 | 2600 | 78.5 | 520 | 9 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-3000-063A | 0.63 | 12.5 | 31 | 12.3 | 46 | 79.8 | 30 | ||||||||||||
| ZFN450-3000-100A | 1 | 19.9 | 45 | 19.5 | 73 | 81.7 | 50 | ||||||||||||
| ZFN450-3000-150A | 1.5 | 29.9 | 75 | 29.3 | 110 | 84.2 | 75 | ||||||||||||
| ZFN450-3000-160A | 1.6 | 32.1 | 75 | 31.5 | 118 | 84.4 | 80 | ||||||||||||
| ZFN450-3000-175A | 1.75 | 35.1 | 75 | 34.4 | 129 | 85.2 | 85 | ||||||||||||
| ZFN450-3000-200A | 2 | 40 | 83 | 39.2 | 147 | 85.6 | 95 | ||||||||||||
| ZFN450-3000-250A | 2.5 | 50.1 | 101 | 49.1 | 184 | 87 | 115 | ||||||||||||
| ZFN450-3000-300A | 3 | 59.9 | 138 | 58.7 | 220 | 87.3 | 130 | ||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0.5 | 380 | 11.1 | 25 | 19.5 | 32 | 73 | 1440 | 79.1 | 520 | 5 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 39.2 | 147 | 83.8 | |||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0.5 | 380 | 11.1 | 25 | 19.5 | 32 | 73 | 1400 | 79.1 | 520 | 6 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 39.2 | 147 | 83.8 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0.5 | 380 | 13.8 | 31 | 19.5 | 32 | 73 | 1780 | 80.5 | 520 | 8 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFN450-2000-200A | 1 | 27.6 | 56 | 39.2 | 147 | 84.4 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0.5 | 380 | 13.8 | 31 | 19.5 | 32 | 73 | 1780 | 80.5 | 520 | 8 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-2000-200A | 1 | 27.6 | 56 | 39.2 | 147 | 84.4 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0.5 | 380 | 16.8 | 41 | 19.5 | 32 | 73 | 2150 | 81.4 | 520 | 9 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFN450-2500-200A | 1 | 34.5 | 69 | 39.2 | 147 | 85.2 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0.5 | 380 | 16.8 | 41 | 19.5 | 32 | 73 | 2150 | 81.4 | 520 | 9 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-2500-200A | 1 | 34.5 | 69 | 39.2 | 147 | 85.2 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0.5 | 380 | 19.9 | 45 | 19.5 | 32 | 73 | 2600 | 81.7 | 520 | 10 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFN450-3000-200A | 1 | 40 | 83 | 39.2 | 147 | 85.6 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0.5 | 380 | 19.9 | 45 | 19.5 | 32 | 73 | 2600 | 81.7 | 520 | 11 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-3000-200A | 1 | 40 | 83 | 39.2 | 147 | 85.6 | |||||||||||||
| ZFN450-2000-200A | 8:1 | 8000 | 0.5 | 380 | 27.6 | 56 | 39.2 | 32 | 147 | 1780 | 84.4 | 520 | 8 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFN450-2500-200A | 8:1 | 10000 | 0.5 | 380 | 34.5 | 69 | 39.2 | 32 | 147 | 2150 | 85.2 | 520 | 9 | 10 | 15 | V. | 105 | 45 | 25 |
| ZFN450-3000-200A | 8:1 | 12000 | 0.5 | 380 | 40 | 83 | 39.2 | 32 | 147 | 2600 | 85.6 | 520 | 11 | 10 | 15 | V. | 105 | 45 | 25 |
Tabella facoltativa
| Tipo | Carico ((Kg) | Velocità (m/s) | Sceava (mm) | Voltaggio ((V) |
| Macchine per la trazione del rotore esterno | ||||
| ZFW320 | 320-630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630-1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-3.0 | 450/480 | 380 |
| Macchine per la trazione del rotore interno | ||||
| ZFN320 | 630-1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 520 | 380 |
| Macchine di trazione per ascensori domestici | ||||
| ZFN200 | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0.3-0.5 | 65 | 220/380 |
